2021-2022学年广东省深圳高级中学初中部南校区九年级（上）期末物理模拟练习试卷

一、单选题（本题共8小题，每题2分，共16分）

• 1．关于分子热运动的一些现象，下列说法正确的是（　　）

  A．水的流速越快，水分子的热运动就越剧烈

  B．水凝固成冰后，水分子仍然在做无规则的热运动

  C．水很难被压缩，说明水分子间只有斥力没有引力

  D．只有气体和液体才能发生扩散现象，固体不能发生扩散现象
  组卷：1478引用：21难度：0.7

  解析

• 2．在生产和生活中，常见到“水的比热容大”这一特性的应用情景，以下事例中与这一特性无关的是（　　）

  A．沿海地区的气温比内陆变化小

  B．发现人中暑时，常在额头上擦冷水降温

  C．夜间，在秧田里灌水保温

  D．汽车发动机用水作冷却液
  组卷：1614引用：70难度：0.8

  解析

• 3．如图所示，在试管内装适量水，用橡胶塞塞住管口，将水加热至沸腾一段时间后，橡胶塞被推出，管口出现大量“白气”。此实验中，橡胶塞被推出时发生的能量转化与内燃机的四个冲程发生的能量转化相同的是（　　）

  A．吸气冲程

  B．做功冲程

  C．压缩冲程

  D．排气冲程
  组卷：151引用：3难度：0.8

  解析

• 4．如图所示，先后将不同材料接在电路的A、B两点间，闭合开关，能使小灯泡发光的是（　　）

  A．干木条

  B．铜丝

  C．塑料棒

  D．陶瓷棒
  组卷：1234引用：48难度：0.8

  解析

• 5．如图所示是一个简化了的玩具警车电路图。若只让电动机M工作，应（　　）

  A．只闭合S1	B．只闭合S2
  C．S1、S2都闭合	D．S1、S2都断开
  组卷：3137引用：44难度：0.5

  解析

• 6．如图所示的电路，电源电压保持不变，将滑动变阻器的滑片P从中点移向b端的过程中，下列说法正确的是（　　）

  A．小灯泡变亮

  B．电流表示数变大

  C．电压表示数不变

  D．电压表与电流表的比值变小
  组卷：1061引用：3难度：0.7

  解析

四、计算题（共2小题，19分）

• 17．如图所示，将标有“6V 3W”的小灯泡L₁和标有“6V 6W”的小灯泡L₂串联接入电路中，为使两灯的电压均不高于其额定电压，不考虑温度对灯丝电阻的影响。求：
  （1）小灯泡L₁、L₂的电阻；
  （2）电源电压的最大值；
  （3）当电源电压为最大值时，电路消耗的总功率。
  组卷：1621引用：10难度：0.6

  解析

五、综合分析题（每空1分，共6分）

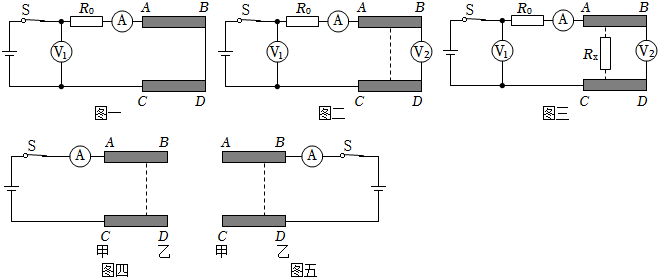

• 18．在自然灾害中输电线路容易出现故障，小明同学通过实验探究来体验判断故障类型和位置的方法。他用AB、CD两根长直电阻丝模拟输电线，在电阻丝的左右两侧可以安装检测电路，电阻丝单位长度的阻值为r。如图一所示，在左侧安装检测电路，其中R₀为保护电阻，右侧用导线连接。线路无故障时，电压表V₁示数为U，电流表示数为I。（ 图中所有导线电阻为零，电压表和电流表均为理想电表）

  （1）图一中，输电线与保护电阻R₀的连接方式为：

  ；（选填“串联”、“并联”或“混联”）
  （2）输电线可能出现短路，如图二所示，在AB、CD之间某处连接一根导线（虚线）模拟输电线短路，在右侧连接电压表V₂。则电压表V₂示数

  （选填“为零”、“小于U”或“大于U”）；此时电流表示数I₁

  I（选填“等于”、“小于”或“大于”）；
  （3）输电线还可能形成间隙电阻，如图三所示，在AB、CD之间某处连接未知电阻R_x模拟输电线之间形成间隙电阻，在右侧连接电压表V₂，则电压表V₂示数

  ；（选填“为零”、“小于U”或“大于U”）
  （4）在图二中，若输电线的故障是短路，电流表的示数为I₁，电压表V₁的示数为U，则故障处与A端的距离为

  （用r、I₁、U、R₀表示）；
  （5）甲、乙两地相距30km。在甲、乙两地之间沿直线架设了两条输电线（AB和CD），已知输电线的电阻与其长度成正比。现输电线在某处发生了短路，为确定短路位置。甲地检修员先用如图四的测量仪接入AC时，电流表的示数为0.2A；乙地检修员后用相同的测量仪（如图五）接入BD时，电流表的示数为0.3A．则短路位置离乙地

  km。
  组卷：311引用：1难度：0.5

  解析
