2019-2020学年辽宁省大连市金普新区九年级（上）期末物理试卷
发布：2025/11/8 21:0:12
一、选择题
-
1．如图所示，电源电压保持不变，下列说法正确的是（ ）
组卷：52引用：4难度：0.7 -
2．如图是我们常用的电热水壶，下列关于电热水壶的说法正确的是（ ）
组卷：58引用：2难度：0.9 -
3．质量和温度都相同的甲、乙两种物质，用同样的加热器进行加热，它们温度随时间变化的图象如图所示，下列说法正确的是（ ）组卷：15引用：1难度：0.6 -
4．下列说法正确的是（ ）
组卷：116引用：4难度：0.7 -
5．关于电流、电压和电阻，下列说法正确的是（ ）
组卷：367引用：2难度：0.8 -
6．如图所示的电路，要使灯L1和L2并联，应当（ ）
组卷：442引用：10难度：0.9 -
7．甲灯标有“220V 100W”字样，乙灯标有“220V 15W”字样，分别把它们接在220V的家庭电路中工作，则在相同时间内消耗的电能（ ）
组卷：66引用：1难度：0.7 -
8．如图甲所示电路，闭合开关后，两个电流表指针偏转均为图乙所示，则通过L1与L2的电流分别是（ ）组卷：1953引用：9难度：0.5 -
9．小明利用电能表测量某一家用电器的电功率。当电路中只有这一个用电器连续工作时，测得在30min内，消耗的电能为0.6kW•h,那么可能是如图中的哪个用电器（ ）
组卷：5引用：2难度：0.8 -
10．如图所示，电源的电压保持不变，当变阻器滑片P从中点向a端移到时，小灯泡的亮度将（ ）组卷：22引用：1难度：0.6 -
11．如图所示电路的总电阻为10欧，则下列判断中正确的是（ ）组卷：1016引用：4难度：0.6 -
12．关于热量、内能和温度，下列说法错误的是（ ）
组卷：189引用：3难度：0.6 -
13．现有两灯L1和L2，它们的电阻分别用R1和R2表示，两端的电压分别用U1和U2表示，通过的电流强度分别用I1和I2表示。若R1＞R2，则下列各关系式有可能成立的有（ ）
组卷：174引用：2难度：0.5 -
14．把两个小灯泡并联后接到电源上，闭合开关后，发现灯L1比灯L2亮，下列分析正确的是（ ）
组卷：300引用：5难度：0.7
二、非选择题
-
15．手机电池上标有“电压”和“容量”两个重要参数。容量的单位通常为“毫安时”（符号mA•h）。某型号手机电池铭牌上标有3V，容量是4000mA•h,这种电池一次充满电可储存的能量为 J，充电时，手机中的锂电池相当于电路中的 （填“电源”、“开关”或“用电器”）。
组卷：37引用：1难度：0.6 -
16．如图所示，为一款创意节能灯。将海水存放到中间的容器，然后利用太阳光照射升温，使海水的内能 ，海水蒸发后由侧壁回流到淡水收集装置中。蒸发后残留的盐水会与内置的铜、锌电极板发生化学反应，使LED灯发光，该装置发电过程将 能转化为 能，再由LED灯转化为光能。组卷：123引用：2难度：0.8 -
17．电饭锅、电熨斗 （选填“都是”或“都不是”）电热器，如图所示的装置是用来探究通电时间相同时，电流通过导体产生的热量与 的关系。通电1min,R1和R2产生的热量之比为 。组卷：176引用：4难度：0.6 -

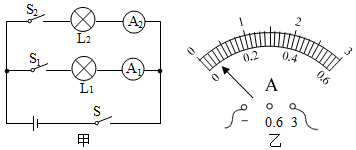

18．在研究并联电路电流特点时，按如图所示电路图连接好电路。闭合开关S和S1，观察电表示数，再闭合开关S2，示数保持不变的电流表是（电源电压不变），同时小明观察到电流表A2的示数如图乙所示，为了使测量更精确，断开开关后，接下来的操作是。
组卷：1402引用：14难度：0.6 -
19．做饭时，厨房里弥漫着饭菜的香味，这是 现象。
组卷：28引用：13难度：0.9 -
20．如图所示，大多数汽车都配有倒车雷达，倒车时挂入倒车挡，车尾的3～5个探头通过发出并接收反射回来的超声波，从而确定车尾离障碍物的距离并通过蜂鸣器发出警告音．挂挡器相当于电路中的．组卷：26引用：1难度：0.8 -
21．在如图所示的电路中，电源电压不变，闭合开关S，电路正常工作。一段时间后，电阻R处发生故障，使得电路中一个电压表的示数变大，电阻R可能出现 （选填“断路”或“短路”），此时另一个电压表的示数 ，电灯L的实际电功率 （后两空均选填：“变大”、“不变”或“变小”）。组卷：14引用：1难度：0.6 -
22．一台柴油机的转速为2400r/min,则在1s内柴油机对外做功的次数是次。
组卷：63引用：10难度：0.9 -
23．请将图中的开关、电灯、保险丝、插座、三孔插座接入电路（其中插座准备接大功率用电器、三孔插座准备接洗衣机），使其符合安全用电的原则。组卷：27引用：3难度：0.6 -
24．同学小明在做电阻的串联与并联的实验时：
（1）小明在做小灯泡的并联的实验时，由于一时的大意，忘了连接最后一根导线，请你用笔画线代替导线，使两个小灯泡并联。（只能画一根导线）
（2）请你把上面完整的电路的电路图画在图2方框内。组卷：253引用：3难度：0.5 -
25．小明家用铁皮桶制作简易太阳能热水器，替代燃烧木柴的加热方式，小明观测到某日铁皮桶装满水后，经过一天的太阳光照，水温从20℃升高到60℃．已知铁皮桶的容积为50L，c水=4.2×103J/（kg•℃），ρ水=1×103kg/m3．问：
（1）当日桶内的水吸收的热量有多大？
（2）设用燃烧木柴加热，木柴完全燃烧释放热量的28%被桶内水吸收，则当日使用该太阳能热水器可节约多少木柴？（q木柴=1.2×107J/kg）组卷：641引用：16难度：0.5 -
26．小明过年时买了一个电热杯垫给妈妈，如图所示。电热杯垫有加热和保温两挡功能（通过闭合或断开开关来实现该功能），通过USB接口接到电脑上可以随时喝上热饮。杯垫内部简化电路如图所示，R1、R2为加热元件，USB接口的输出电压为5V，R1电阻10Ω，当处于加热状态时，整个电路消耗的功率为7.5W。求：
（1）杯垫保温时整个电路的电流是多少？
（2）保温30min时产生的热量是多少J？
（3）电阻R2的阻值是多少Ω？组卷：349引用：5难度：0.9 -
27．如图1所示的电路中，定值电阻R1为10Ω，R2为滑动变阻器，电源电压保持不变。闭合开关S后，滑片P从b端移动到a端的过程，电压表示数U与电流表示数I的关系图象如图2所示。求：
（1）电源电压；
（2）滑动变阻器的最大阻值。
组卷：3930引用：30难度：0.5 -
28．如图，小汽车是常用的交通工具。请你运用所学的物理知识回答下面有关小汽车的问题：
（1）燃料在汽车发动机内发生了哪些能量转化？
（2）汽车发动机常用水来做冷却剂，为什么？组卷：22引用：4难度：0.8 -
29．电热毯坏了，将电阻丝接上后可以继续使用，但在使用中发现接头处容易被烧焦，请解释容易被烧焦的原因。
组卷：216引用：9难度：0.7 -
30．两个同样的烧瓶灌满水，加热到相同的温度后，分别用厚度相同的两种不同的保温材料包好，定时测量烧瓶中水的温度（实验过程室温保持不变），他想用这种方法比较两种材料的保温性能。表中给出了在时刻t（单位是分）测得的两个烧瓶中的水温T1、T2的几组数据，根据这些数据回答以下问题。
（1）保温性能较好的材料是 。时间 /min 0 5 10 15 20 25 30 35 40 45 50 55 60 保温材料甲 T1/℃ 80 64 55 50 37 34 32 30 26 24 21 22 20 保温材料乙 T2/℃ 80 56 43 28 32 28 26 24 22 21 20 20 20
（2）当时的室温大约是 。组卷：17引用：2难度：0.7 -

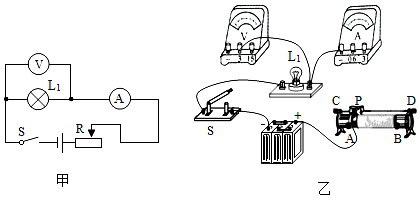

31．小雷想知道小灯泡的亮暗程度与哪些因素有关。于是找来额定电流均小于0.6A，额定电压为2.5V的灯L1和额定电压为3.8V的灯L2，先后接在电源电压恒为6V的电路中，按照如图甲所示的电路进行探究：
（1）请用笔画线代替导线，根据图甲所示电路图，将图乙所示实物图连接完整。
（2）若小雷连接电路后闭合开关，灯L1几乎不发光，移动滑片P也不能改变灯的亮度。原因是他把滑动变阻器的 （选填“AB”或“CD”）接线柱接入了电路。
（3）小雷排除故障后，按图甲所示的电路继续进行实验：闭合开关，移动滑片P，使灯L1发光，测出灯L1的相关物理量，记录和计算结果如下表：
小雷注意到灯L1的亮度变化是：第二次比第一次亮，第三次比第二次更亮。次数 电压U/V 电流I/A 实际功率P/W 电阻R/Ω 1 1.6 0.20 0.32 8.00 2 2.0 0.22 0.44 9.09 3 2.5 0.24 0.60 10.42
结合表中数据得出的结论是小灯泡越亮，它的实际功率越 （选填“大”或“小”）；由表中数据可知L1的额定电功率 W。
（4）用L2替换L1重复上面的实验时，需要改变 表的量程，结果发现灯L2的亮度变化规律与灯L1相似；
（5）有同学认为“用上表中灯L1的3次电阻的平均值代表它的电阻更准确”，这种说法错误的原因是其忽略了 的影响。
（6）如果把甲图中的L1换成一个定值电阻，还可以探究 。（填字母）
A.电流与电阻的关系
B.电流与电压的关系组卷：24引用：1难度：0.5 -
32．在“探究并联电路的电流规律”实验中，某小组的同学在老师的指导下设计了如图1所示的电路图。
（1）连接电路时开关应处于 状态，电流表在使用时必须 （填“串联”或“并联”）在被测电路中。
（2）小丽把电流表接入A点，当闭合开关时，发现电流指针如图2所示，出现这故障的原因是 。
（3）连接正确后，测出三点的电流并记录数据。请将电流表的读数（如图3）写入表格。
（4）分析如表的数据，可以得出结论是 ；设计的表格中存在的不足之处是 。实验次数 C处的电流IC B处的电流IB A处的电流IA 1 0.52 组卷：82引用：2难度：0.5
