2021-2022学年辽宁省盘锦市九年级（上）段考物理试卷
发布：2025/11/7 15:0:20
一、选择题（1—8题为单选，每题2分；9—12题为多选，每题3分，计28分）
-

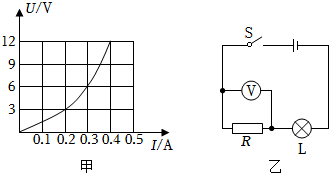

1．如图甲是通过小灯泡L的电流与其两端电压的关系图象。现将小灯泡L与电阻R连入如图乙所示的电路中。闭合开关S，小灯泡的实际功率为1.8W，电压表示数为3V。下列结果正确的是（ ）
①电源电压为3V
②通过电阻R的电流为0.3A
③电阻R的阻值为6Ω
④电路消耗的总功率为2.7W组卷：83引用：1难度：0.5 -
2．都市夜景绚烂多彩，天山大道两侧的路灯一到晚上，同一时刻瞬间点亮，凌晨时分同时熄灭，装点了一晚上的美丽。这些灯都是由一个开关控制的，但如果其中一个灯烧坏，其它灯仍能正常工作，这些灯的连接方式是（ ）
组卷：122引用：1难度：0.7 -
3．关于电流、电压、电阻，下列说法中正确的是（ ）
组卷：12引用：2难度：0.6 -
4．家庭电路和安全用电知识，是现代公民生活的必备知识，下列有关图文说法正确的是（ ）
组卷：709引用：7难度：0.5 -
5．在实验室做实验时，小明把两灯串联，闭合开关后，发现L1亮，L2不亮。为了找出原因，他把电压表并联在L2两端（如图所示），发现电压表示数为0，则原因可能是（ ）组卷：379引用：6难度：0.8 -
6．玩具警车的简化电路主要由电动机和灯泡组成，下面的设计图中电路安全且电动机和灯泡都能独立工作的是（ ）
组卷：504引用：7难度：0.7 -
7．下列实例中属于凝固的是（ ）
组卷：21引用：1难度：0.8 -
8．两灯L1和L2的额定功率相同，额定电压不同，且U1＞U2．下列判断中正确的是（ ）
组卷：144引用：3难度：0.7 -
9．关于图11所示的四个情景，下列说法正确的是（ ）
组卷：117引用：11难度：0.7 -
10．用如图所示电路，不能完成下列哪个实验（ ）
组卷：676引用：2难度：0.5 -
11．两只小灯泡，L1标有“6V 6W”字样，L2标有“6V 3W”字样。若不考虑温度对灯丝电阻的影响，下列说法中正确的是（ ）
组卷：314引用：6难度：0.4 -
12．如图所示电路，电源电压恒为6V，滑动变阻器R的规格为“25Ω 1A”，电流表量程选择“0～0.6A”，电压表量程选择“0～3V”。小灯泡上标有“4.5V 1.35W”字样。（设灯丝的电阻不变）闭合开关S，为保证电路安全，在移动滑片P的过程中，下列选项正确的是（ ）组卷：183引用：6难度：0.5
二、填空题（每空1分，共24分）
-
13．干燥的天气里，小红在阳光下用塑料梳子梳干燥的头发，越梳头发越蓬松。头发越蓬松的主要原因是头发带上了种电荷相互。小红用与丝绸摩擦过的玻璃棒靠近带电的头发时，发现头发被吸了过来，说明头发带的是电荷。
组卷：104引用：4难度：0.8 -
14．一只电烙铁，正常工作时的电阻值为484Ω，它的额定电压为220V，那么，它的额定功率是 W，通电10分钟，产生的热量是 J。
组卷：10引用：1难度：0.7 -
15．如图所示，北京时间2021年10日16日时23分，搭载神舟十三号载人飞船的长征二号F遥十三运载火箭，在酒泉卫星发射中心按照预定时间精准点火发射，火箭发射升空时，燃料通过燃烧将化学能转化为燃气的 能，再转化为火箭的 能。组卷：58引用：3难度：0.6 -
16．在家庭电路中，控制照明灯的开关应接在线和照明灯之间，客厅插座与卧室电灯是联的。
组卷：320引用：40难度：0.9 -
17．如图所示的电路中，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5A，电压表的示数为3V；将电压表和电流表的位置互换后，只闭合开关S2，电流表的示数为0.2 A．则电源电压U=V，定值电阻R1=Ω，R2=Ω。组卷：747引用：6难度：0.5 -
18．小东的妈妈在双十二生活节时，通过网购买了一台家用豆浆机，如图6所示。到货后小东仔细观察了豆浆机的构造和工作过程，他发现，豆浆机外壳是塑料做成的，插头是三线插头，内部主要由电动机带动刀片转动，电加热管通电加热豆浆；豆浆机制作豆浆的过程是先加热，再打浆，然后加热煮熟。根据以上内容，请参照示例写出与以上情景有关的物理信息和对应的物理知识（不得与示例重复）。
示例：物理信息：外壳用塑料做成；
物理知识：塑料是绝缘体。
作答：物理信息：。
物理知识：。组卷：25引用：2难度：0.8 -
19．如图所示，电源电压恒为12V，闭合开关S，当滑动变阻器的阻值为10Ω时，电压表的示数为10V，此时电动机正常工作；若电动机内部线圈的电阻为2Ω，则通电5min电流通过电动机内部线圈产生的热量是 J，电动机消耗的电能是 J．组卷：181引用：2难度：0.4 -
20．某电吹风工作6min能使如图所示的电能表的转盘转过120转，则该电吹风消耗的电能为 kW•h,电功率为 W。组卷：29引用：2难度：0.7
三、作图题（2小题6分）
-
21．请用笔画线代替导线将如图所示的实物电路连接完成。（要求两灯并联，且开关S1控制灯L1，开关S2控制灯L2）组卷：25引用：1难度：0.7 -
22．如图所示，有一点光源S发出的一条光线经平面镜反射后，反射光线经过凸透镜上方的焦点。请画出：入射光线、反射光线和经凸透镜折射后的折射光线。组卷：58引用：7难度：0.5
四、计算题（本题包括2个小题，共15分，要求写出必要的文字说明、公式、计算过程、数字、单位、和答）
-
23．某款国产插电混动汽车，汽油发动机既可向车轮提供动力，又可向蓄电池充电，同时蓄电池又将部分能量通过驱动电机向车轮输送。整车质量（含驾驶员）为1.8t,搭载电池电量为18.75kW•h,纯电行驶时效率约为80%，利用汽油发动机行驶时热机平均效率约为30%，在平直的公路上以72km/h的速度匀速行驶，受到的阻力为总重的k=0.03倍。汽油热值约为q=4.5×107J/kg,g=10N/kg,求此时：
（1）汽车需要的牵引力；
（2）以纯电行驶时，假如电池从满电到耗尽电量，可以行驶的最大路程；
（3）车辆行驶（2）中相同路程，如果以汽油发动机行驶时，需要燃烧的汽油质量。组卷：1100引用：4难度：0.3 -
24．将一个定值电阻接到电压为6V的电路两端时，通过它的电流是0.3A。
（1）求这个定值电阻的阻值大小；
（2）在某个电路中测得通过该定值电阻的电流是0.2A，求它两端的电压大小。组卷：23引用：2难度：0.6
六、实验探究题（本大题共4小题，共27分）
-
25．某校兴趣小组的同学们做了如下两个电学实验：
甲组在测量额定电压为2.5V小灯泡正常发光时的电阻实验。
（1）将图甲的电路连接完整。要求：滑动变阻器向左移动时，电流表示数变大。
（2）闭合开关，移动滑片P，使电压表示数为2.5V。此时电流表示数如图乙所示，则小灯泡正常发光时电阻为 Ω（结果保留一位小数）。
（3）在探究过程中，由于操作有误，在未断开开关的情况下，直接将小灯泡从灯座上拔出，那么拔出小灯泡后电压表的示数 （选填“变大”“变小”或“不变”）。
乙组同学在没有电压表的情况下，利用电流表和定值电阻，设计了图丙的实验电路测量小灯泡的额定功率，已知小灯泡的额定电压为U额，定值电阻的阻值为R0，实验步骤如下：
（4）闭合开关S、S1，断开S2，调节滑动变阻器，使电流表示数为 ，此时小灯泡正常发光；
（5），保持滑动变阻器滑片位置不变，读出此时电流表的示数为I；
（6）测得小灯泡的额定电功率P额=（用U额、I和R0表示）组卷：24引用：1难度：0.5 -

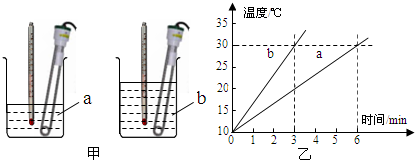

26．小明在探究“不同物质吸热能力”的实验中，利用如图甲所示实验装置，请回答：
（1）在两个相同的烧杯中加入初温和质量相同的水和煤油（ρ水＞ρ煤油）。选用相同电加热器的目的是使水和煤油在相同时间内 。
（2）由甲图可知 （选填“a”、“b”）是煤油，水和煤油温度随时间变化的图像如图乙所示，根据图乙可判断出 （选填“a”、“b”）吸热能力强。
（3）在水和煤油都还没有达到沸点之前，若都升高相同的温度，发现 （选填“水”或“煤油”）加热时间更长。组卷：27引用：2难度：0.6 -

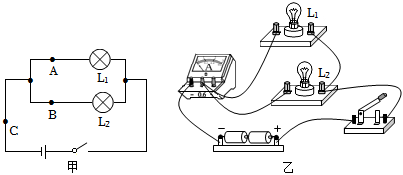

27．小明探究并联电路电流的规律，如图甲是实验电路图（实验中电流表完好）。
（1）在连接电路时，若他刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路时，他忘了 ；图乙是他测量电流时连接的实验电路，此时电流表测量的是 （选填“A”、“B”或“C”）处的电流。
（2）请在图乙中移动一根导线，使移动后电流表测量A处的电流。在移动的导线上画“×”，并用笔画线代替导线连接正确的电路。
（3）如表是他在实验中用两盏规格相同的小灯泡测得的实验数据，由数据小明得出的结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。请指出小明在探究过程中的不妥之处：。（写出一条即可）通过灯L1的电流I1/A 通过L2的电流I2/A 干路的电流I/A 0.14 0.14 0.28 组卷：398引用：4难度：0.5 -

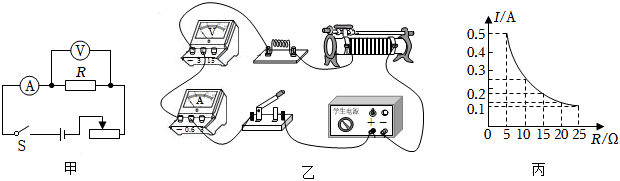

28．在“探究通电导体中电流与电阻的关系”实验中，某实验小组的同学选用的器材；电压保持4.5V不变的电源、电流表、电压表、滑动变阻器、开关、定值电阻（5Ω、10Ω、15Ω、20Ω、25Ω）。
（1）同学们连接好的实物电路如图乙所示，指出其中的两处错误或不妥之处：； 。
（2）按如图甲所示电路图改正电路后，在闭合开关前，应将滑动变阻器的滑片移至最 （选填“左”或“右”）端，这样做的目的是为了 。
（3）闭合开关后，发现电流表示数较大，电压表示数几乎为零，则出现这种情况的原因可能是 。
（4）排除故障后，同学们先用5Ω的电阻进行实验，当他们用10Ω的电阻继续实验时，为使定值电阻两端的电压保持不变，应将滑动变阻器滑片向 （选填“左”或“右”）端移动。
（5）同学们根据测得的实验数据绘制了如图丙所示的I—R图象，由图象可知，在实验过程中，电阻R两端的电压为 V，当电压一定时，通过导体的电流与导体电阻成 比。组卷：15引用：1难度：0.5
