2022-2023学年辽宁省丹东市九年级（上）期末物理试卷

第一部分客观题一、选择题（本题共10个小题，共23分。第1小题～第7小题为单选题，每小题2分；第8小题～第10小题为多选题，每小题2分，漏选得2分，错选得0分）

• 1．下列数据中最接近生活实际的是（　　）

  A．我国家庭电路的电压是380V

  B．洗衣机的额定功率为2000W

  C．1个电子所带的电荷量是1.6×10-17C

  D．教室里的灯管中的电流约为0.2A
  组卷：25引用：2难度：0.8

  解析

• 2．下列说法中，正确的是（　　）

  A．热机所用燃料的化学能转化成的内能越多，该热机的效率就越高

  B．温度高的物体比温度低的物体含有的热量多

  C．在沿海，由于内陆和大海升降温快慢不同，所以白天的风通常从大海吹向陆地

  D．晶体熔化时温度不变，内能不变
  组卷：57引用：1难度：0.7

  解析

• 3．如图所示是四冲程汽油机工作时某个冲程的示意图，下列说法正确的是（　　）

  A．该冲程汽缸内物质的内能增大

  B．该冲程汽缸内的物质只有空气

  C．该冲程中内能转化为机械能

  D．该冲程和它的下一冲程都靠飞轮惯性完成
  组卷：112引用：3难度：0.8

  解析

• 4．如图所示，下列对于图片中所描述的物理过程的分析正确的是（　　）


  A．图甲，丝绸摩擦的玻璃棒带正电荷，是摩擦起电现象并创造了电荷

  B．图乙，用带负电荷的橡胶棒a去接触不带电的金属球b时，瞬时电流方向由b至a

  C．图丙，试管内水蒸气将塞子冲出与汽油机压缩冲程的能量转化相同

  D．图丁，向上提与水面接触的玻璃板，弹簧测力计示数变大，因为受到了大气压的作用
  组卷：247引用：7难度：0.5

  解析

• 5．某款售水机通过刷卡（闭合“感应“开关S₁）或投币（闭合“投币”开关S₂）后，再将出水开关S₃按下，即可接通供水电机取水。下列简化电路中符合要求的是（　　）

  A．

  B．

  C．

  D．
  组卷：465引用：14难度：0.5

  解析

• 6．图中所示的电路中，电源两端电压保持不变，闭合开关S，电流表、电压表均有示数；若再闭合开关S₁下列说法中正确的是（　　）

  A．电压表的示数变大	B．电流表的示数变大
  C．电路的总电阻变大	D．电路的总功率变大
  组卷：434引用：16难度：0.7

  解析

• 7．下列是教材中涉及用电安全的生产、生活情景示意图。关于各图说明的理解，下列说法中正确的是（　　）

  A． 家用电器之间一般是并联关系，同时使用多个用电器会造成电路中总电流过大

  B． 用电器外接插头短路会损坏用电器内部元件

  C． 电弧触电时没有电流流过人体

  D． 用电器外壳没接地时总是带电的
  组卷：403引用：3难度：0.7

  解析

• 8．如图所示为气体打火机中的点火装置——压电点火器。当按下打火按钮时，会使压电材料两端分别出现异种电荷，通过相连的导线，在打火机的排气嘴处放电产生电火花，从而点燃燃料。则关于气体打火机被点燃的过程，下列说法中正确的是（　　）

  A．按钮下压压电材料，压电材料将机械能转化为电能

  B．电火花出现时，电能转化为内能，使AB间的燃料达到着火点

  C．排气嘴喷出燃料的过程中，气体对外膨胀做功，气体的内能逐渐增大

  D．燃料使用一半后，热值减少为原来的一半
  组卷：71引用：3难度：0.7

  解析

• 9．如图是某压力传感器的原理图，R₁为定值电阻，滑动变阻器R₂的滑片P通过AB间可以伸缩的导线与电路相连，导线位于弹簧内部。当闭合开关S，压力F增大时，电压表V₂的示数变化量为ΔU₂、电流表A的示数变化量为ΔI。下列说法正确的是（　　）

  A．电压表V1的示数变大，电流表A的示数变小

  B．电压表V2的示数变大，R1的电功率变小

  C． Δ U 2 ΔI 的比值不变

  D．电压表V1示数与电流表A示数的比值不变，电路的总功率变小
  组卷：87引用：1难度：0.5

  解析

• 10．如图甲所示电路，电源电压保持不变。闭合开关，当滑动变阻器滑片P从最右端滑到最左端过程中，R₁的I-U关系图像如图乙中某条线所示，则下列判断正确的是（　　）

  A．电源电压为9V

  B．R1的阻值是20Ω

  C．该电路的最大功率为4.05W

  D．滑动变阻器R2的最大阻值为40Ω
  组卷：247引用：2难度：0.5

  解析

五、综合题（本题共6个小题，每空1分，共28分。第27小题4分，第28小题5分，第29小题5分，第30小题4分，第31小题5分，第32小题5分）

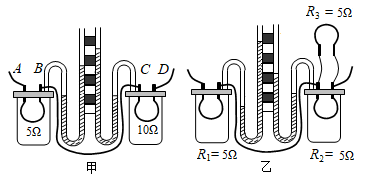

• 31．如图所示为“探究电流通过导体时产生的热量与哪些因素有关”实验的部分装置，两个相同的透明容器中封闭着等量的空气。
  （1）实验中通过观察两个U形管中

  的变化来反映电阻产生热量的多少。下列实验中，也运用了这种实验方法的是

  （填选项前的字母）。
  A．探究电流与电压和电流与电阻的关系
  B．在相同电压下，通过比较流过长短或粗细不同的镍铬合金丝电流的大小来比较它们电阻的大小
  （2）连接好电路后闭合开关，通电一段时间，观察到右侧液面高于左侧液面，如图甲所示，可以得到结论是电流通过导体产生的热量与

  大小有关。
  （3）如图乙，该装置是探究电流产生的热量跟

  大小的关系，左右两瓶电阻丝产生的热量之比为

  。
  组卷：140引用：2难度：0.6

  解析

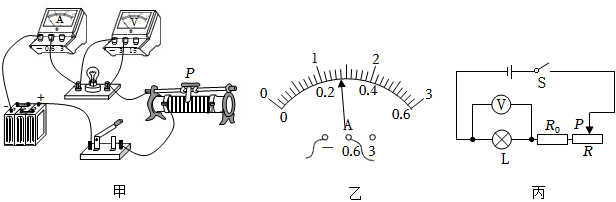

• 32．小明同学用如图甲所示的电路测量小灯泡的额定功率，电源电压恒为6V，小灯泡的额定电压为2.5V，电阻值约为8Ω。

  （1）实验室备有R₁“5Ω 1A”、R₂“20Ω 0.5A”、R₃“50Ω 0.1A”的三个滑动变阻器，小明应选用

  （选填“R₁”“R₂”或“R₃”）进行实验。
  （2）小明闭合开关，将滑动变阻器的滑片P移到某处时，电压表的示数为2V，为了测量小灯泡的额定功率，他应将滑片P向

  （选填“左”或“右”）端移动，当电压表的示数为2.5V时，电流表指针的位置如图乙所示，则小灯泡的额定功率为

  W。
  （3）在实验过程中，发现电流表损坏，小明找了一个已知阻值为R₀的定值电阻，设计了如图丙所示的电路和如下实验方案，测出了额定电压为U_额的小灯泡L的额定功率，请将实验步骤补充完整。
  ①调节滑动变阻器的滑片P，使电压表的示数为

  ；
  ②保持变阻器滑片P的位置不变，将电压表从灯泡两端拆下，改接到电阻R₀两端，读出电压表的读数，记为U₀；
  ③小灯泡额定功率的表达式为P_额=

  （用已知量符号表示）。
  组卷：48引用：1难度：0.6
