2023年天津市红桥区高考物理二模试卷

一、单选题（本题共5小题，每小题5分共25分）

• 1．如图所示，将截面为三角形的斜面体P固定在水平地面上，其右端点与竖直挡板MN靠在一起，在P和MN之间放置一个光滑均匀的圆柱体Q，整个装置处于静止状态。若用外力使竖直挡板MN以N点为轴缓慢地顺时针转动至挡板MN水平之前，物块P始终静止不动，此过程中，下列说法正确的是（　　）

  A．MN对Q的弹力先减小后增大

  B．MN对Q的弹力先增大后减小

  C．P对Q的弹力一直增大

  D．P对Q的弹力先减小后增大
  组卷：682引用：3难度：0.7

  解析

• 2．对于红、黄、蓝三种单色光，下列表述正确的是（　　）

  A．在相同介质中，蓝光的折射率最小

  B．红光的频率最高

  C．在相同介质中，蓝光的波长最短

  D．黄光光子的能量最小
  组卷：182引用：2难度：0.7

  解析

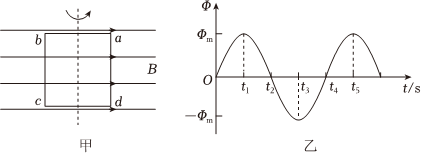

• 3．如图甲中所示，一矩形线圈abcd在匀强磁场中绕垂直于磁感线的轴匀速转动，线圈所围面积的磁通量Φ随时间t变化的规律如图乙所示，下列论述正确的是（　　）


  A．t1时刻线圈中感应电动势最大

  B．t2时刻导线ad的速度方向跟磁感线垂直

  C．t3时刻线圈平面与中性面垂直

  D．t2、t4时刻线圈中感应电流方向相同
  组卷：218引用：2难度：0.7

  解析

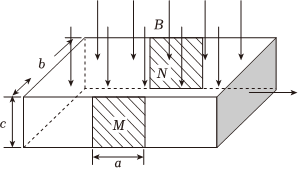

• 4．为监测某化工厂的含有离子的污水排放情况，技术人员在排污管中安装了监测装置，该装置的核心部分是一个用绝缘材料制成的空腔，其宽和高分别为b和c,左、右两端开口与排污管相连，如图所示。在垂直于上、下底面加磁感应强度为B向下的匀强磁场，在空腔前、后两个侧面上各有长为a的相互平行且正对的电极M和N，M和N与内阻力为R的电流表相连。污水从左向右流经该装置时，电流表将显示出污水排放情况。下列说法中正确的是（　　）

  A．M板比N板电势高

  B．污水中离子浓度越高，则电流表的示数越小

  C．污水流量大小，对电流表的示数无影响

  D．若只增大所加磁场的磁感应强度，则电流表的示数也增大
  组卷：267引用：2难度：0.5

  解析

四、计算题：（本大题共3个小题，共48分，写出必要的文字说明、方程式和重要的演算步骤。只写出最后答案不能得分。有数值计算的题，答案中必须明确写出数值和单位）

• 12．在如图甲所示的电路中，螺线管匝数n=2000匝，横截面积S=40cm²。螺线管导线电阻r=1.0Ω，R₁=4.0Ω，R₂=5.0Ω，C=20μF。在一段时间内，穿过螺线管的磁场的磁感应强度B按如图乙所示的规律变化。求：
  （1）求螺线管中产生的感应电动势；
  （2）闭合S，电路中的电流稳定后，求电阻R₂的电功率；
  （3）S断开后，求流经R₂的电量。


  组卷：433引用：3难度：0.5

  解析

• 13．如图，真空室内存在匀强磁场，磁场方向垂直于纸面向里，磁感应强度的大小B=0.40T，磁场内有一块足够长的平面感光板ab,板面与磁场方向平行，在距ab的距离l=20cm处，有一个点状的α放射源S，它向各个方向发射α粒子，α粒子的速度都是v=3.0×10⁶m/s,（放射源S向平板作垂线交于板上O点）已知α粒子的电荷与质量之比

  q

  m

  =

  5

  .

  0

  ×

  1

  0

  7

  C

  /

  kg

  ，现只考虑在图纸平面中运动的α粒子，画出偏转图并求解。
  （1）α粒子打到板上左端距O点的最远距离x₁。
  （2）α粒子打到板上右端距O点的最远距离x₂。
  组卷：258引用：2难度：0.7

  解析
