2022-2023学年辽宁省大连市庄河市九年级（上）期末物理试卷
发布：2024/4/20 14:35:0
一、选择题（本题共14小题，每题2分，共28分）
-
1．下列做法中符合安全原则的是（ ）
组卷：29引用：1难度：0.8 -
2．下列生活中常见的电流、电压、电功率值最接近实际的是（ ）
组卷：75引用：1难度：0.9 -
3．能量守恒是自然界的基本规律之一，下列能量转化或转移的过程中，属于内能的转移的是（ ）
组卷：86引用：2难度：0.7 -
4．一段1m长的电阻丝，下列做法能使它的电阻减小的是（ ）
组卷：183引用：1难度：0.8 -
5．要测量一规格为“2.5V 0.3A”小灯泡的额定功率，实验电路如图所示，按照电路图连接电路，经开关试触电路连接正确。闭合开关，移动滑动变阻器滑片P，眼睛应观察（ ）组卷：407引用：2难度：0.5 -
6．如图所示，一带负电的橡胶棒靠近用细线挂住的轻细吸管A端时，吸管A端与橡胶棒相互吸引。对吸管A端带电性质判断正确的是（ ）组卷：338引用：9难度：0.8 -
7．某电能表标有“220V 10（20A）”的字样。家中正在使用着一台1000W的空调、两盏22W的节能灯。此时需要再用一个18W的台灯，可每当台灯的插头插进插座时，台灯不亮，空气开关就“跳闸”，发生这种现象的原因可能是（ ）
组卷：204引用：2难度：0.7 -
8．如图所示，当开关S闭合后，电压表测量灯泡L2两端电压的是（ ）
组卷：528引用：1难度：0.8 -
9．如图所示的电路中，闭合开关S后，灯泡L2发光、L1不发光，电流表有示数，电压表无示数，则该电路故障可能是（ ）组卷：302引用：2难度：0.8 -
10．如图甲所示是我国制造的“翼龙”多用途无人机，该无人机利用超声波传感器来判断离地高度。若测距传感器R的阻值与离地高度的关系如图乙所示，已知高度表（实质是电流表或电压表）示数能随飞行高度的增大而增大。下列四个电路图，电源电压恒定不变，R0为定值电阻，符合其原理的是（ ）组卷：141引用：1难度：0.5
四、综合题（本题共5小题，共24分）
-
30．某同学要探究“电流通过导体时产生的热量与哪些因素有关”，他猜想电流通过导体产生的热量可能与电流、电阻和通电时间有关。可供选择的器材有学生电源、电流表、滑动变阻器、停表、开关各一个，导线若干；与U形管相连的塑料盒三个。盒内密封着空气（如图所示），盒内电阻丝分别为R1、R2、R3，阻值分别为5Ω、10Ω、15Ω。
（1）实验中通过U形管两侧液面的高度差来比较 。
（2）要探究“电流通过导体产生的热量与电阻是否有关”，将R1、R2、R3串联接入电路，正确连接电路后，闭合开关，同时开始计时，经过时间t后，停止计时，同时记录U形管两侧液面的高度差分别为Δh1、Δh2、Δh3，且Δh1＜Δh2＜Δh3，分析以上信息可得出结论 。得出该结论所提取的信息是 。
（3）待U形管两侧液面的高度相平时，再探究“电流通过导体产生的热量与电流是否有关”，请从提供的器材中自选器材，设计出实验用电路图，并在图上标出所选电阻丝大小。
（4）经探究，得出电流通过导体产生的热量与电流、电阻和通电时间有关，分析（2）中信息可进一步得出电流通过导体产生的热量与电阻的定性关系为 。组卷：62引用：1难度：0.4 -

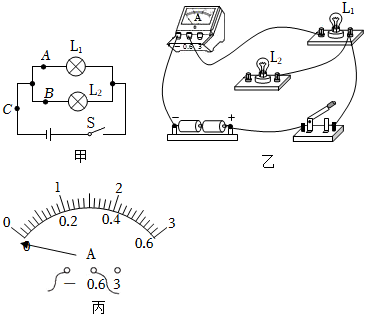

31．要探究“并联电路中干路电流与各支路电流的关系”，某小组同学设计了如图甲所示的电路图，使用的器材有：电源、开关、电流表各一个，不同规格的小灯泡三个，导线若干。
（1）根据电路图，请用笔画线将图乙中的实物连接起来，电流表测A处电流。
（2）连接好电路后，用开关“试触”，发现电流表的指针偏转如图丙所示，其原因是 。
（3）改正后，小刚闭合开关，发现L1灯发光，电流表有示数，而L2灯不发光。他猜想可能是L2灯短路或L2灯断路。同组的同学马上指出不可能是L2灯短路，请简述他们判断的依据 。同学们又找来电流表、小灯泡、导线、电压表，从中选出一件器材进行了检验，根据看到的现象判断出灯断路。请写出他们检验时的做法及观察到的现象。
做法：。
现象：。
（4）排除故障后，换用不同规格的灯泡，多次改变电流表位置，将测量数据记录在表中：
分析数据可得出结论：。实验次数 A处电流IA/A B处电流IB/A C处电流IC/A 1 0.30 0.16 0.46 2 0.20 0.20 0.40 3 0.24 0.34 0.58 组卷：132引用：2难度：0.7
