2017年上海市高考物理二模试卷
发布：2025/11/7 19:0:41
一．单项选择题（共16分，每小题2分．每小题只有一个正确选项．）
-
1．某同学设计的家庭电路保护装置如图所示，铁芯左侧线圈L1由火线和零线并行绕成．当右侧线圈L2中产生电流时，电流经放大器放大后，使电磁铁吸起铁质开关K，从而切断家庭电路。仅考虑L1在铁芯中产生的磁场，下列说法正确的是（ ）组卷：144引用：2难度：0.5 -
2．对于教材中以下配图的说明，正确的是（ ）
组卷：82引用：2难度：0.5 -
3．如图所示，在水平放置的条形磁铁的N极附近，一个闭合线圈始终竖直向下加速运动，并始终保持水平。在位置B时N极附近的磁感线正好与线圈平面平行，A、B之间和B、C之间的距离相等，且都比较小。下列说法正确的是（ ）组卷：408引用：4难度：0.8 -
4．图甲为一列沿x轴传播的简谐横波在t=1s时刻的图像，图甲中某质点的振动情况如图乙所示。下列说法正确的是（ ）
组卷：241引用：1难度：0.6 -
5．关于物理规律的总结和发现，以下符合事实的是（ ）
组卷：11引用：1难度：0.9 -
6．一物体在恒力作用下运动，则下列说法正确的是（ ）
组卷：11引用：2难度：0.8 -
7．若加在某导体两端的电压变为原来的
时，导体中的电流减小了0.4A．如果所加电压变为原来的2倍，则导体中的电流为（ ）35组卷：88引用：6难度：0.9 -
8．如图所示，均匀光滑的小球静止在光滑的墙壁与木板之间，墙壁对小球的弹力为F1，木板对小球的弹力F2，当墙壁与木板的夹角α增大时（α＜90°）（ ）组卷：340引用：16难度：0.7
二．单项选择题（共24分，每小题3分．每小题只有一个正确选项．）
-
9．关于力与物体运动状态之间的关系，以下说法中正确的是（ ）
组卷：141引用：3难度：0.6 -
10．关于宇宙，下列说法中正确的是（ ）
组卷：91引用：3难度：0.8 -
11．某同学以30m/s的初速度竖直向上抛出一个小球，不计空气阻力，g=10m/s2，以下列判断正确的是（ ）
组卷：116引用：3难度：0.7 -
12．1964年10月16日，中国第一颗原子弹试爆成功。该原子弹核反应的主要成分是
U，天然23592U是不稳定的，它通过7次α衰变和4次β衰变最终成为稳定的元素A，则下列说法正确的是（ ）23592组卷：145引用：4难度：0.7 -
13．关于原子核的组成与性质的认识，下列说法正确的是（ ）
组卷：29引用：3难度：0.5 -
14．如图所示的U-I图象中，直线a为某一电源的路端电压与电流的关系图线，直线b为某一电阻R的伏安特性曲线，两图线相交于（2，2）．用该电源和该电阻组成闭合电路，电源的输出功率和电源的内电阻分别是（ ）组卷：117引用：4难度：0.9 -
15．赛车是一项技术性、挑战性和观赏性都很强的运动．一选手驾驶赛车以恒定的功率P从静止开始做加速运动，由功率的计算公式P=FV可以判断，在赛车加速运动的过程中（ ）
组卷：9引用：4难度：0.9 -
16．关于下列四幅图中所涉及物理知识的论述中，正确的是（ ）
组卷：43引用：3难度：0.9
三．多项选择题（共16分，每小题4分．每小题有二个或三个正确选项．全选对的，得4分；选对但不全的，得2分；有选错或不答的，得0分．）
-
17．关于光现象及其应用，下列说法正确的有（ ）
组卷：16引用：1难度：0.7 -
18．如图所示，固定的平行金属导轨处于竖直平面内，导轨间距为L，导轨顶端用导线连接一理想的电流表和阻值为R的小灯泡，正方形区域abcd内有垂直导轨平面的匀强磁场，磁感应强度为B，现将一垂直导轨放置的导体棒MN，从距ab高为L处静止释放，在导轨离开磁场区域前，电表示数已稳定不变，已知导体棒MN的电阻为R，质量为m,长为L。设小灯泡电阻恒定不变，导线和导轨电阻不计，各处接触良好且光滑无摩擦，当地重力加速度为g,则导体棒从释放至离开磁场区域的过程中，下列说法正确的是（ ）组卷：36引用：2难度：0.4 -
19．如图所示，某转笔高手能让笔绕O点匀速转动，A是笔尖上的点，B是A和O的中点。A、B两点线速度大小分别是vA、vB，角速度大小分别是ωA、ωB，向心加速度大小分别是aA、aB，周期大小分别是TA、TB，则（ ）组卷：8引用：1难度：0.9 -
20．下列叙述中正确的是（ ）
组卷：8引用：1难度：0.5
四．填空题（共20分，每小题4分．）本大题中第22-23题为分叉题，分A、B两类，考生可任选一类答题．若两类试题均做，一律按A类题计分．
-
21．如图所示为在水平桌面上沿同一直线运动的A、B两小滑块碰撞前后的部分v-t图像。其中直线a、b分别为滑块A、B碰撞前的v-t图线，直线c为碰撞后两滑块共同运动的部分v-t图线。已知滑块A的质量为6kg,g取10m/s2。填空：
（1）滑块A与地面的动摩擦因数μ1=；
（2）滑块B的质量为 kg；
（3）碰撞过程中两滑块损失的动能大小为 J；
（4）最终滑块停下来的时刻为t=s（小数点后保留两位）；
（5）若从t=0开始到最终停下来，两滑块所受外力中只有桌面的摩擦力做了功，则其总功为 J。组卷：161引用：3难度：0.5 -
22．如图所示，两个质量相同的小球A、B分别用细线悬在等高的O1、O2点。A球的悬线比B球的悬线长，把两球的悬线拉至水平后无初速释放，则经过最低点时，A球的机械能 （选填“大于”“小于”“等于”，下同）B球的机械能，A球的动能 B球的动能，重力对A球的瞬时功率 重力对B球的瞬时功率，细线对A球的拉力 细线对B球的拉力。组卷：32引用：4难度：0.5 -
23．如图所示，在x＞0的空间内存在沿x轴正方向的匀强电场，电场强度为E；在x＜0的空间内存在沿x轴负方向的匀强电场，场强大小也等于E．一电子（-e,m）在x=d处的P点以沿y轴正方向的初速度v0开始运动，不计电子重力。求：
（1）电子在x轴方向的分运动的周期为；
（2）电子运动的轨迹与y轴的各个交点中，任意两个相邻交点之间的距离L为。组卷：133引用：7难度：0.1 -
24．如图所示，小车在水平地面上以5m/s速度做匀速直线运动，质量1kg的小球置于车内倾角θ为37°的光滑斜面上并靠着车厢竖直左壁，则斜面对小球的弹力大小为 N，车厢竖直左壁对小球的弹力大小为 N。（sin37°=0.6，cos37°=0.8，tan37°=0.75）组卷：81引用：1难度：0.5 -
25．若神舟九号飞船在地球某高空轨道上做周期为T的匀速圆周运动，已知地球的质量为M，万有引力常量为G．则飞船运行的线速度大小为，运行的线速度第一宇宙速度．（选填“大于”、“小于”或“等于”）
组卷：30引用：2难度：0.5 -
26．一列简谐横波沿x轴正方向传播，波速为6m/s,t=0时的波形如图所示。P、Q是介质中的两个质点，P点平衡位置为xP=9m,此时P点的振动方向为（填“向上”或“向下”）。Q点平衡位置为xQ=11m,则在t=s时质点Q偏离平衡位置的位移为。43组卷：28引用：1难度：0.7
五．实验题（共24分）
-
27．某同学探究弹簧振子振动周期与质量的关系，实验装置如图（a）所示，轻质弹簧上端悬挂在铁架台上，下端挂有钩码，钩码下表面吸附一个小磁铁，其正下方放置智能手机，手机中的磁传感器可以采集磁感应强度实时变化的数据并输出图像，实验步骤如下：
（1）测出钩码和小磁铁的总质量m；
（2）在弹簧下端挂上该钩码和小磁铁，使弹簧振子在竖直方向做简谐运动，打开手机的磁传感器软件，此
时磁传感器记录的磁感应强度变化周期等于弹簧振子振动周期；
（3）某次采集到的磁感应强度B的大小随时间t变化的图像如图（b）所示，从图中可以算出弹簧振子振动周期T=（用“t0”表示）；
（4）改变钩码质量，重复上述步骤；
（5）实验测得数据如下表所示，分析数据可知，弹簧振子振动周期的平方与质量的关系是 （填“线性的”或“非线性的”）；
（6）设弹簧的劲度系数为k,根据实验结果并结合物理量的单位关系，弹簧振子振动周期的表达式可能是 （填正确答案标号）；m/kg 10T/s T/s T2/s2 0.015 2.43 0.243 0.059 0.025 3.14 0.314 0.099 0.035 3.72 0.372 0.138 0.045 4.22 0.422 0.178 0.055 4.66 0.466 0.217
A.2πmk
B.2πkm
C.2πmk
D.2πkm
（7）除偶然误差外，写出一条本实验中可能产生误差的原因：。组卷：727引用：3难度：0.7 -

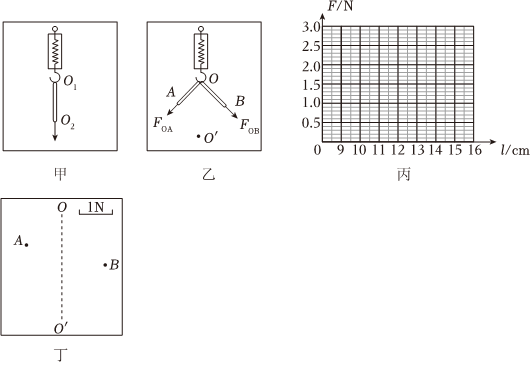

28．某同学通过下述实验验证力的平行四边形定则。实验步骤：
①将弹簧秤固定在贴有白纸的竖直木板上，使其轴线沿竖直方向。
②如图甲所示，将环形橡皮筋一端挂在弹簧秤的秤钩上，另一端用圆珠笔尖竖直向下拉，直到弹簧秤示数为某一设定值时，将橡皮筋两端的位置标记为O1、O2，记录弹簧秤的示数F，测量并记录O1、O2间的距离（即橡皮筋的长度l）。每次将弹簧秤示数改变0.50N，测出所对应的l,部分数据如表所示：
③找出②中F=2.50N时橡皮筋两端的位置，重新标记为O、O'，橡皮筋的拉力记为FOO'。F（N） 0 0.50 1.00 1.50 2.00 2.50 l（cm） l0 10.97 12.02 13.00 13.98 15.05
④在秤钩上涂抹少许润滑油，将橡皮筋搭在秤钩上，如图乙所示。用两圆珠笔尖成适当角度同时拉橡皮筋的两端，使秤钩的下端达到O点，将两笔尖的位置标记为A、B，橡皮筋OA段的拉力记为FOA，OB段的拉力记为FOB。
完成下列作图和填空：
（1）利用表中数据在图丙的坐标纸上画出F−l图线，根据图线求得l0=cm。
（2）测得OA=6.00cm,OB=7.60cm,则FOA的大小为 N。
（3）根据给出的标度，在图丁中作出FOA和FOB的合力F'的图示。
（4）通过比较F'与 （选填“FOO'”、“FOA”或“FOB”）的大小和方向，即可得出实验结论。组卷：40引用：2难度：0.6 -

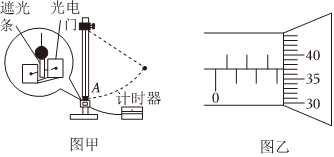

29．某同学用如图甲所示的装置验证机械能守恒定律，一根细线系住钢球，悬挂在铁架台上，钢球静止于A点，光电门固定在A点的正下方，在钢球底部竖直地固定宽度为d的遮光条。将钢球拉至不同位置由静止释放，钢球可看作质点。
（1）图乙为利用螺旋测微器测量的遮光条宽度d,则d=mm。
（2）遮光条经过光电门的挡光时间t可由计时器测出，取v=作为钢球经过A点时的速度。某次实验中测得遮光条通过光电门的时间t=1.685ms,则钢球经过A点时的速度v=m/s（结果保留两位有效数字）。dt
（3）若（2）所述实验中，钢球释放时细线与竖直方向夹角为60°，当地重力加速度g=9.76m/s2，则当细线的长度约为L=cm时，可认为钢球摆动过程中机械能守恒（结果保留两位有效数字）。组卷：56引用：1难度：0.7 -

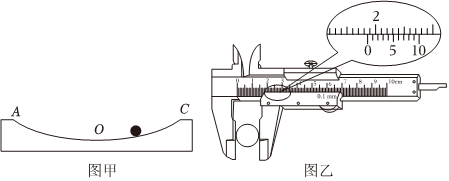

30．如图甲所示为一光滑圆弧槽AOC，由于不知其圆心位置，故无法直接测量槽的半径R。为了准确测量槽的半径R，小刘同学让一光滑小钢球在圆弧槽最低位置O附近做小弧度的圆周运动（可视为简谐运动），已知当地的重力加速度为g。其实验步骤如下：
（1）用游标卡尺测得小钢球的直径d如图乙所示，其读数d=mm；
（2）当小钢球第1次经最低位置O且向右运动时开始计时，第n次经最低位置O且向右运动时停止计时，总时间为t,则小钢球运动的周期T=（用字母n、t表示）；
（3）通过计算可得圆弧槽的半径R=（用字母π、T、d、g表示）。组卷：45引用：1难度：0.7
六．计算题（共50分）
-
31．如图甲所示，超级高铁是一种以“真空管道运输”为理论核心设计的交通工具，它具有超高速、低能耗、无噪声、零污染等特点。如图乙所示，已知管道中固定着两根平行金属导轨MN、PQ两导轨的间距为
r,运输车的质量为m,横截面是半径为r的圆。运输车上固定着与导轨垂直的两根导体1和2，间距为D．每根导体棒的电阻为R，每段长度为D的导轨的电阻也为R，其他电阻忽略不计，重力加速度为g3
（1）如图丙所示，当管道中的导轨平面与水平面成θ=30°角时，运输车恰好能无动力地匀速下滑，求运输车与导轨间的动摩擦因数μ
（2）在水平导轨上进行实验，不考虑摩擦及空气阻力。
①当运输车由静止离站时，在导体棒2后间距为D处接通固定在导轨上电动势为E的直流电源，此时导体棒1、2均处于磁感应强度为B，垂直导轨平面向下的匀强磁场中，如图丁。求刚接通电源时运输车的加速度的大小；（电源内阻不计，不考虑电磁感应现象）
②当运输车进站时，管道内依次分布磁感应强度为B，宽度为D的匀强磁场，且相邻的匀强磁场的方向相反。求运输车以速度v0从如图戊通过距离D后的速度v。组卷：481引用：6难度：0.3 -
32．在寒冷的冬天，路面很容易结冰，在冰雪路面上汽车一定要低速行驶。在冰雪覆盖的路面上，车辆遇紧急情况刹车时，车轮会抱死而“打滑”。如图所示，假设某汽车以10m/s的速度行驶至一个斜坡的顶端A时，突然发现坡底前方有一位行人正以2m/s的速度做同向匀速运动，司机立即刹车，但因冰雪路面太滑，汽车仍沿斜坡滑行。已知斜坡高xAB=3m,长xAC=5m,司机刹车时行人距坡底C点的距离xCE=6m,从厂家的技术手册中查得该车轮胎与冰雪路面的动摩擦因数约为0.5．g取10m/s2。
（1）求汽车沿斜坡滑下的加速度大小；
（2）汽车沿斜坡滑下到坡底C点的速度；
（3）试分析此种情况下，行人是否有危险。组卷：20引用：2难度：0.4 -
33．如图所示，为了测量某刚性导热容器A的容积，用细管把它与水平固定的，装有理想气体的导热汽缸B相连，汽缸中活塞的横截面积S=20cm2。初始时，环境温度T1=300K，活塞离缸底距离d=40cm。现用水平向左的力F缓慢推活塞，当F=200N时，活塞离缸底距离d'=10cm。已知大气压强。不计一切摩擦，整个装置气密性良好。求：p0=1.0×105Pa
（1）容器A的容积VA；
（2）保持力F=200N不变，缓慢改变环境温度，活塞向远离缸底方向缓慢移动了Δd=2cm时，此时环境温度为多少摄氏度？组卷：44引用：1难度：0.6 -
34．一个摆长为2m的单摆，在地球上某地振动时，测得完成100次全振动所用的时间为284s.
（1）求当地的重力加速度g；
（2）把该单摆拿到月球上去，已知月球上的重力加速度是1.60m/s2，则该单摆振动周期是多少？组卷：82引用：7难度：0.5
