新人教版九年级全册《第15章 电流 电压》2015年单元测试卷（山东省青岛市黄岛区大场镇中心中学）

一、单选（请把选择题答案写在第二张试卷的上方）（共30分）

• 1．下列是叶子姐姐和小雨看到的一些现象，其中正确的是（　　）

  A．在不使用家用电器时，及时切断电源

  B．用湿手触摸用电器

  C．在高压电线附近玩耍

  D．夏天离开家时不关空调
  组卷：16引用：1难度：0.9

  解析

• 2．请你想象一下，假如导体都没有了电阻，下列现象能发生的是（　　）

  A．电饭锅正常工作	B．白炽灯变得更亮
  C．导线变得很烫	D．用电器不用考虑散热
  组卷：90引用：1难度：0.9

  解析

• 3．下列关于电路连接的说法中，错误的是（　　）

  A．开关与电灯之间是串联的

  B．马路上的路灯是串联的

  C．家用电器之间是并联的

  D．插座上各用电器之间是并联的
  组卷：47引用：1难度：0.9

  解析

• 4．下列电路图中，能正确测量出灯泡L₂两端电压的是（　　）

  A．	B．
  C．	D．
  组卷：617引用：5难度：0.9

  解析

• 5．在如图所示电路中，电源电压不变，当开关S闭合后，要使滑片P向右滑动时，电流表示数增大，符合要求的电路图是（　　）

  A．

  B．

  C．

  D．
  组卷：30引用：1难度：0.7

  解析

三、回顾实验和探究：（请你将下列实验报告中的空缺部分填写完整）（每空2分，每图3分，共70分）

• 16．探究串联电路电压规律：


  器材	电源、开关、导线、两只灯泡、电压表

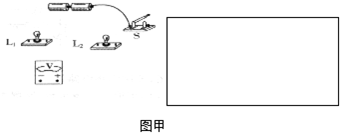

  实验电路及实验步骤	请你在方框中画出实验的电路图。要求用电压表测量灯L1两端的电压。并根据你画出的电路图将图甲的实物电路连接完整。
  实验现象	上述测量过程中，甲图电压表的示数如乙所示，则灯泡L1两端电压大小为 V．若用电压表测量灯L2两端的电压时示数为2.5V，请在图丙中标出此时电压表指针位置。
  实验结论	在串联电路中，总电压等于各部分电路两端 ，公式表达为 。

  探究导体的电阻与什么因素有关：


  实验 器材	电源、开关、灯泡、导线夹、三根电阻丝、导线若干	实验电路
  步骤 方法	本实验中将三根电阻丝分别接入电路中，通过 显示电阻的大小，应用了物理学的转换法。
  实验结论	在 、 一定时，长度越长，电阻越 。
  问题讨论	我们通过改变接入电路的电阻丝 来改变接入电路中的电阻，从而制成了 。
  组卷：7引用：1难度：0.4

  解析

• 17．运用知识解决问题：

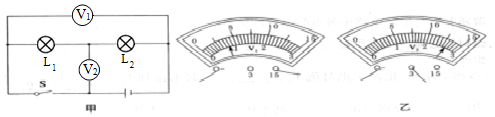

  （1）如图甲所示，闭合开关S后，两只电压表的示数如图乙所示，则电源电压为

  V，灯L₁两端的电压为

  V，灯L₂两端的电压为

  V。

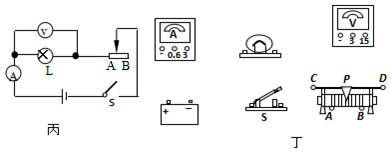

  （2）如图丙是小雨探究滑动变阻器的作用设计的电路图，请你根据电路图，连接实物。若小雨将滑片向左移动，滑动变阻器接入电路的电阻将变

  ，灯泡亮度将变

  ，电压表示数将变

  。（填“大”或者“小”）

  组卷：26引用：1难度：0.5

  解析
