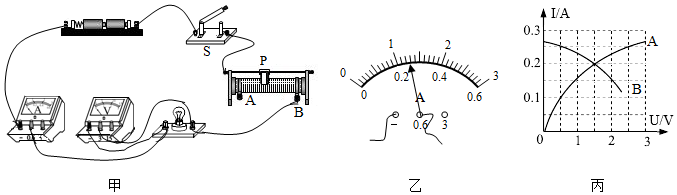

1．小张在“伏安法”测电阻实验中，连接了图甲所示的实物图。
（1）测小灯泡的电阻的实验原理是，闭合开关前，应向端（选填“A”或“B”）调整滑动变阻器的滑片。
（2）闭合开关S后，发现小灯泡不亮，接下来首先应该操作的是（填序号）
A．检查导线连接是否良好
B．移动滑动变阻器的滑片观察小灯泡是否发光
C．断开开关
D．观察电流表和电压表是否有示数
（3）测量过程中，某一次的电流值如图乙所示，则电流值是A．这时，灯丝突然烧断，则电压表的示数（选填“变大”“变小”或“不变”）。换相同规格的灯泡，重新测量数据，并绘出I一U图象如图丙中的A所示。
（4）分析图象A可知，当小灯泡两端的电压增大时，灯丝的电阻会。（选填“变大”“变小”或“不变”）。
（5）另外一组同学用相同的器材和电路图也做这个实验时，由于接线错误，根据测量的数据绘出的I-U图象如图丙中的B所示。你认为错误的原因可能是。组卷：1712引用：12难度：0.4 -

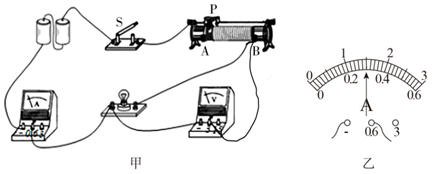

2．小明在“测定小灯泡电阻”的实验中连接了如图甲所示的电路，所用小灯泡上标有“2.5V”的字样．
（1）连接电路时，开关应 。闭合开关时发现灯不亮且电压表示数很大接近电源电压，电流表无示数，则电路的故障是 （故障只发生在电子元件上）。电压/V 0.5 1.0 1.5 2.0 2.5 电流/A 0.12 0.18 0.22 0.26 电阻/Ω 4.2 5.6 6.8 7.7
（2）改好电路，小磊在测量过程中得到当电压表示数为2.5V时，电流值如图乙所示，请求出此时小灯泡的电阻为 Ω（保留一位小数）。
（3）同组的小丽认为表格中还应有电阻的平均值一项，你同意这种说法吗？（选填“同意”或“不同意”）；理由是小灯泡的电阻 （选填“会”或“不会”）随着温度的变化而变化。组卷：17引用：3难度：0.3 -
3．九年级课外兴趣小组的同学，做“测定小灯泡的电阻”实验（小灯泡标有“2.5V”字样）

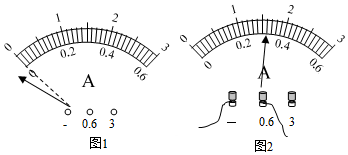

（1）小林把电流表连入电路前，发现电流表指针位置如图1所示，原因是电流表。
（2）小明把最后一根导线连接完毕后，小灯泡立即发光，而且很亮，他在实验操作中的两处错误是和。
（3）实验时，小娟发现小灯泡不亮、电压表有示数、电流表无示数，移动变阻器的滑片时，电压表的示数不变，则故障原因可能是小灯泡（选填“开路”或“短路”）。
（4）小丽在实验过程中得到了如下表所示的一组U和I的数据，灯泡两端的电压为2.5V时，电流表的示数如图2所示，此时通过灯泡的电流为A．此时小灯泡的电阻是Ω（小数点后保留一位数字）。
（5）分析比较表格中的数据可以看出，在灯丝中电流逐渐增大的过程中，灯丝的电阻（选填“变大”“变小”或“不变”），进一步分析表明。实验次序 1 2 3 4 5 6 灯泡两端的电压U/V 0.5 1.0 1.5 2.0 2.5 3.0 通过灯泡的电流I/A 0.18 0.22 0.26 0.30 0.34 灯泡发光情况 微亮→逐渐变亮 组卷：81引用：3难度：0.5
一、填空题（共10小题，每小题0分，满分0分）
-
9．小岩利用“伏安法”测量未知电阻Rx的阻值。

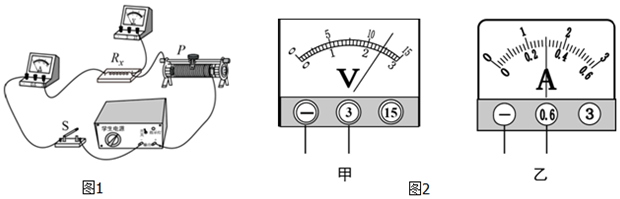

（1）小岩选择了满足实验要求的实验器材，连接的实验电路如图1所示，请你添加一条导线将实验电路补充完整。
（2）电路连接正确后，闭合开关S，滑动变阻器滑片P滑动到某一位置时，电压表、电流表的示数如图所示，则电压表的示数为V，电流表的示数为A，电阻Rx的阻值为Ω。
（3）当向右移动滑片时，电压表示数。（填“变大、变小、不变”）组卷：17引用：2难度：0.5 -

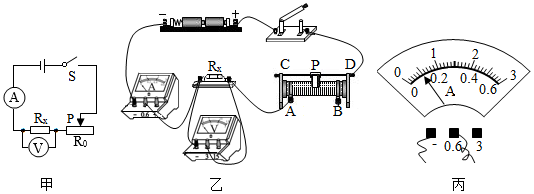

10．如图所示，小宣同学在“测未知电阻Rx实验中。
（1）连接电路时，开关应 。闭合开关前，图乙中滑动变阻器的滑片P应位于 （填“A”或“B”）端。
（2）闭合开关后，发现电流表指针几乎不动，电压表示数约为电源电压，故障原因可能是 。
（3）排除故障后，小明通过实验得到某次测量中电压为1V，电流表示数如图丙所示，为 A，则该次测量的电阻值为 。组卷：1引用：2难度：0.7
