2021年福建省龙岩市武平一中高考物理二轮复习检测试卷

一、选择题（第1-2题只有一个选项正确，第3-4题多个选项正确）

• 1．硅光电池是一种太阳能电池，具有低碳环保的优点。如图所示，图线a是该电池在某光照射强度下路端电压U和电流的关系图（电池电动势不变，内阻不是常量），图线b是某电阻的U-I图象，倾斜虚线是过ab交点a的切线，在某光照强度下将它们组成闭合回路时，下列相关叙述说法正确的是（　　）

  A．此时硅光电池的内阻为12.5Ω

  B．此时硅光电池的总功率为0.72W

  C．此时硅光电池的输出效率为40%

  D．若把内阻为10Ω的直流电动机接到该电池上，电动机的输出功率为0.4W
  组卷：193引用：3难度：0.8

  解析

• 2．如图所示，电源电动势E=12V，内阻r=3Ω，R₀=1Ω，直流电动机内阻R₀′=1Ω．当调节滑动变阻器R₁时可使图甲中电源的输出功率最大；调节R₂时可使图乙中电路的输出功率最大，且此时电动机刚好正常工作（额定输出功率为P₀=4W），则R₁和R₂连入电路中的阻值分别为（　　）


  A．2Ω、2Ω

  B．2Ω、1.5Ω

  C．2Ω、1Ω

  D．1.5Ω、1.5Ω
  组卷：578引用：4难度：0.3

  解析

• 3．两位同学在实验室中利用如图（a）所示的电路进行实验，电压表及电流表均可视为理想电表。闭合开关S，调节滑动变阻器的滑动触头P向某一方向移动时，一位同学记录电流表A和电压表V₁的测量数据，另一位同学记录电流表A和电压表V₂的测量数据。两位同学根据记录的数据描绘出如图（b）所示的两条U-I图线，则图像中两图线的交点表示的物理意义是（　　）

  A．滑动变阻器的滑动触头P滑到了最右端

  B．电源的输出功率最大

  C．定值电阻R0消耗的功率为0.5W

  D．电源的效率为60%
  组卷：103引用：1难度：0.5

  解析

二、实验题和计算题

• 8．某实验小组欲自制欧姆表测量一个电阻的阻值，实验室提供的器材如下：
  A．待测电阻R_x（约200Ω）；
  B．电源（电动势未知，内阻r为10Ω）；
  C．灵敏电流表（量程1mA，内阻R_g=200Ω）；
  D．电阻R₁=100Ω；
  E．电阻R₂=200Ω；
  F．滑动变阻器R（阻值范围为0～1000Ω）；
  G．开关，导线若干。

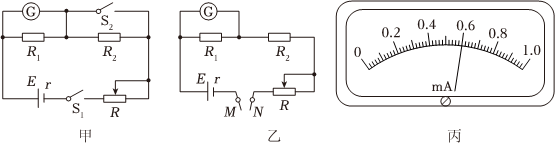

  （1）由于电源电动势未知，该实验小组经过分析后，设计了如图甲所示的测量电路。部分步骤如下：
  先闭合开关S₁、S₂，调节滑动变阻器R，使灵敏电流表示数I₁=0.9mA，此时电路总电流I_总=

  mA；保持滑动变阻器滑片位置不动，断开开关S₂，读出此时灵敏电流表的示数I₂=0.60mA，则电源电动势为

  V（结果保留三位有效数字）。

  （2）测出电动势后，该小组成员在图甲的基础上，去掉两开关，增加两支表笔M、N，其余器材不变，改装成一个欧姆表，如图乙所示，则表笔M为

  （选填“红表笔”或“黑表笔”）。用改装后的欧姆表先进行电阻调零，再测量R_x阻值，灵敏电流表的示数如图丙所示，则待测电阻R_x的阻值为

  Ω。
  组卷：59引用：3难度：0.6

  解析

• 9．有一质量为M、长度为l的矩形绝缘板放在光滑的水平面上，另一质量为m、带电量的绝对值为q的物块（视为质点），以初速度v₀从绝缘板的上表面的左端沿水平方向滑入，绝缘板周围空间是范围足够大的匀强电场区域，其场强大小

  E

  =

  3

  mg

  5

  q

  ，方向竖直向下，如图所示。已知物块与绝缘板间的动摩擦因数恒定，物块运动到绝缘板的右端时恰好相对于绝缘板静止；若将匀强电场的方向改变为竖直向上，场强大小不变，且物块仍以原初速度从绝缘板左端的上表面滑入，结果两者相对静止时，物块未到达绝缘板的右端。求：
  （1）场强方向竖直向下时，物场在绝缘板上滑动的过程中，系统产生的热量；
  （2）场强方向竖直向下时与竖直向上时，物块受到的支持力之比；
  （3）场强方向竖直向上时，物块相对于绝缘板滑行的距离。
  组卷：40引用：4难度：0.3
