苏科版九年级下册《第15章 电功和电热》2022年单元测试卷（3）

一、单选题

• 1．将规格都是“220V 200W”的一台电冰箱、一台电风扇和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是（　　）

  A．电冰箱产生的热量最多	B．三者电流做功一样多
  C．电风扇产生的热量最多	D．三者产生的热量一样多
  组卷：163引用：3难度：0.8

  解析

• 2．关于如图所示的电能表，下列说法正确的是（　　）

  A．从表中可以看出，它所测量的电路消耗了200kW•h的电能

  B．只将一盏标有“220V，100W”的电灯接在电路中，正常工作1h,转盘转72圈

  C．电能表是测量消耗电功率的仪表

  D．该电能表同时消耗的总功率不能超过2200W
  组卷：18引用：1难度：0.5

  解析

• 3．如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，下列说法不正确的是（　　）

  A．电源电压9V

  B．定值电阻R的阻值是6Ω

  C．滑动变阻器的最大阻值是18Ω

  D．若电压表的示数为3.6V时，则电路的总功率为5.4W
  组卷：132引用：3难度：0.5

  解析

• 4．如图所示，物理实验小组探究“电流通过导体产生热的多少与什么因素有关”的实验装置，两个透明容器中封闭着等量的空气，且都有一段电阻丝，将透明容器与U形管相连，接入电路。以下说法正确的是（　　）

  A．如图是探究导体产生的热量与电流大小是否有关的装置

  B．实验中通过观察U形管液面高度差的变化反映密闭空气温度的变化

  C．左右两个电阻产生的电热之比为1：2

  D．左右两个电阻上通过的电流不相等
  组卷：59引用：3难度：0.7

  解析

• 5．做中餐时，由于靠近餐桌的三孔插座不够用，小华的爸爸决定将如图所示电火锅的三脚插头上的一个长脚掰断，插在两孔插座上使用，小华赶忙阻止。你认为小华阻止爸爸的原因是（　　）

  A．会造成家庭电路中的电流过大，空气开关跳闸

  B．会使两孔插座短路

  C．不能将电火锅的金属外壳和大地相连

  D．电火锅可以工作，没有安全隐患
  组卷：26引用：1难度：0.8

  解析

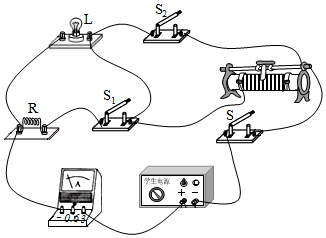

• 6．如图所示的电路中，电源两端电压U保持不变．小灯泡L标有“6V 3W”字样，且灯丝电阻不变。当三个开关都闭合时，小灯泡正常发光，电流表示数为0.6A；当只闭合开关S，滑动变阻器的滑片置于某点时，电路的总功率为P，小灯泡L消耗功率是它额定功率的0.25倍。下列判断正确的是（　　）

  A．RL=60Ω

  B．P=1.5W

  C．R=12Ω

  D．U=12V
  组卷：217引用：3难度：0.5

  解析

• 7．以下做法符合安全用电原则的是（　　）

  A．雷雨天在室外使用手机打电话

  B．空气开关跳闸后，立刻合上继续使用

  C．更换灯泡前先断开电源

  D．家用电器起火时，先用泡沫灭火器灭火，再切断电源
  组卷：43引用：2难度：0.9

  解析

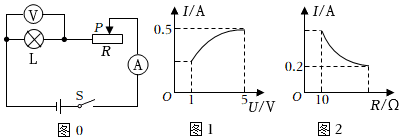

• 8．如图0电路，电源电压恒定，闭合开关S，调节滑动变阻器的滑片P从某一位置移动到另一位置，对应的小灯泡I-U图象如图1，滑动变阻器I-R图象如图2。则关于这一过程，下列说法正确的是（　　）


  A．电源电压为5V

  B．小灯泡的最小功率为2.5W

  C．滑动变阻器的最小功率为1.8W

  D．滑动变阻器电阻R的变化范围为10～50Ω
  组卷：409引用：5难度：0.5

  解析

五、计算题

• 23．一个玩具电动机，其线圈电阻为1Ω，把它接在如图所示的电路中，闭合开关，使小电动机转动，调节滑动变阻器滑片的位置，使电压表示数为2V时，电流表示数为0.4A，请计算：
  （1）电动机消耗的电功率P₁；
  （2）电流通过电动机线圈发热功率P₂；
  （3）该电动机的效率η。
  组卷：104引用：3难度：0.5

  解析

• 24．图甲是一家用电暖器，有“低温”、“中温”、“高温”三挡，铭牌见下表（“高温”挡功率空出），图乙为其简化的电路原理图。闭合开关S、S₁为“低温”挡，闭合开关S、S₂为“中温”挡，同时闭合开关S、S₁、S₂为“高温”挡。求：


  XX牌电暖器
  额定电压		220V
  额定功率	低温挡	550W
  	中温挡	1100W
  	高温挡
  频率		50Hz

  （1）“低温”挡正常工作时的电流；
  （2）电阻R₂的阻值；
  （3）“高温”挡正常工作10min消耗的电能。
  组卷：20引用：1难度：0.5

  解析
