人教版九年级（上）中考题单元试卷：第18章 电功率（10）
发布：2024/4/20 14:35:0
一、选择题（共7小题）
-
1．灯泡L1、L2分别标有“10V、10W”和“9V、5.4W”的字样，若将它们串联使用时，电路两端允许加的最大电压值是（ ）
组卷：6550引用：62难度：0.7 -
2．甲、乙两个灯泡的铭牌分别是“PZ220-25”、“PZ220-100”，关于这两个灯泡的描述正确的是（ ）
组卷：4635引用：65难度：0.9 -
3．将灯L接到电压为U的电路上时，灯的电功率为36W，若将灯L与一个电阻R串联后仍接在原电路上时，灯L消耗的电功率为25W，设灯丝电阻不变，则此电阻消耗的电功率是（ ）
组卷：5096引用：48难度：0.7 -
4．甲、乙两只灯泡，其I-U关系图象如图所示。现将甲、乙两灯串联在电路中，当甲灯两端的电压为2V时，乙灯消耗的功率是（ ）组卷：9910引用：65难度：0.9 -
5．图示电路中，电源为恒流源，能始终提供大小恒定的电流，R0为定值电阻，移动滑动变阻器R的滑片，则下列表示电压表示数U、电路总功率P随电流表示数I变化的关系图线中，可能正确的是（ ）组卷：5113引用：51难度：0.5 -
6．一只电阻两端的电压由3V增大到4V时，通过该电阻的电流增加了0.25A，则该电阻消耗的电功率增加了（ ）
组卷：10245引用：82难度：0.9 -
7．如图甲所示，R1的阻值是20Ω，滑动变阻器R2消耗的功率P与其电阻R2的关系图像如图乙所示，则R2消耗的最大功率是（ ）组卷：12049引用：59难度：0.6
二、填空题（共11小题）
-
8．如图所示电能表，表盘上标有“600revs/（kW•h）”的字样，将此电能表接入家庭电路中，关闭其它用电器，让空调机单独工作6min,电能表的转盘转过60转，则该空调机在上述时间内消耗的电能是kW•h,功率是W。组卷：627引用：55难度：0.7 -
9．如图所示电路，电压U不变，电流表的示数为1A．如果R1与R2的等效电阻为R，并且R1：R=5：3，电阻R2消耗的电功率为24W，则电阻R1=Ω。组卷：1021引用：37难度：0.4 -
10．把标有“1A 6W”的L1和“2A 6W”的L2两个灯泡并联接入电路中，如图，让其中一个灯泡正常发光，另一个灯泡的实际功率不超过额定功率，则该电路中干路电流是A，两灯消耗的实际总功率为W。组卷：2078引用：52难度：0.7
三、解答题（共12小题）
-
29．现有两个电阻元件，其中一个是由金属材料制成的，它的电阻随温度的升高而增大，另一个是由半导体材料制成的，其电阻随温度的升高而减小。现对其中一个电阻元件R0进行测试，测得其电流与加在它两端的电压值，测试数据如下表：
（1）请根据表中数据，判断元件R0可能是由上述哪类材料制成的？并说明理由。
次数
物理量第一次 第二次 第三次 第四次 第五次 第六次 第七次 第八次 U/V 0.40 0.60 0.80 1.00 1.20 1.40 1.60 1.80 I/A 0.20 0.45 0.80 1.25 1.80 2.45 3.20 4.05
（2）把定值电阻R和元件R0接入如图所示的电路中，闭合开关后，电流表读数为1.8A．已知电路中电源电压恒为3V，此时定值电阻R的电功率为多大？
（3）分析表中数据，写出通过元件R0的电流I和元件R0两端的电压U之间的关系式。组卷：844引用：40难度：0.1 -
30．（1）“36V 25W”的灯泡正常发光时的电阻是多少？

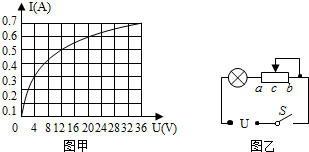

（2）某同学由实验测得“36V 25W”灯泡的电流和电压关系曲线如图甲所示，请回答：
①若将此规格灯泡串联若干个接入220V电路中使用，则至少要串联多少个？
②当11个这样的灯泡串联接入220V的电路时，请结合图线计算每个灯泡的实际功率是多少？
（3）另有一只灯泡只能看清铭牌上的额定电压为36V，将其接入如图乙所示电路中。当闭合开关S，滑动变阻器滑片位于中点C时灯泡正常发光，此时灯泡的电功率为P，当滑片位于最右端b时，灯泡实际电功率为P′，已知P：P′=16：9，求所接电源电压U为多少伏？（灯泡电阻始终不变）组卷：3508引用：38难度：0.1
