教科版九年级上册《第5章 欧姆定律》2015年单元测试卷（江西省赣州市）

一、填空题（10小题，每空1分，共计20分）

• 1．装有两节新干电池的手电筒，它的电压是



  V．若灯泡的电阻为10Ω，当它正常发光时，通过灯丝的电流约是



  。
  组卷：15引用：4难度：0.9

  解析

• 2．人体安全电压不高于36V，当通过人体的电流接近30mA时就会有生命危险。据此可以推断，人体是

  （填“导体”或“绝缘体”），人体电阻约

  Ω。
  组卷：499引用：137难度：0.7

  解析

• 3．电阻R₁：R₂=4：3，它们并联后接入电路中，通过它们的电流之比为



  ，它们两端的电压之比为



  。将它们串联后接入电路中，它们两端的电压之比为



  。
  组卷：74引用：3难度：0.9

  解析

• 4．一段导体两端的电压是6V时，通过导体的电流是200mA，则该导体的阻值为



  Ω；若使该导体两端电压变为3V，则该导体的电阻为



  Ω。
  组卷：82引用：14难度：0.7

  解析

• 5．在如图所示的电路中，电源电压为12伏，定值电阻R=8欧，滑动变阻器R₀的最大阻值为20欧，移动滑片P的位置使电流改变，电流表最大的示数可达

  A．当电流表的示数最小时，定值电阻R两端的电压为

  V。
  组卷：12引用：1难度：0.5

  解析

• 6．如图所示的是通过某两个电阻R₁、R₂的电流随电压变化的图象，从中可知电阻R₂的阻值为

  Ω，从图象可知，电阻R₁

  R₂（填“大于”、“等于”或“小于”）。
  组卷：85引用：29难度：0.9

  解析

• 7．如图所示电路中，电源两端电压不变，R₁、R₂的阻值分别为10Ω和20Ω．当S₁、S₂均闭合时电压表的示数为6V，当S₁闭合、S₂断开时，电压表的示数为



  V。
  组卷：166引用：33难度：0.9

  解析

• 8．如图，R₁=15Ω、R₂=10Ω．当R₁增大到20Ω时，电压表示数将

  ，若将R₁除去，电压表示数将

  ，电流表示数

  。（填增大、不变、减小）
  组卷：918引用：29难度：0.7

  解析

四、实验或探究题(22题10分，23题8分，24题12分，共30分)

• 23．下面是小明同学完成实验后所写的一份实验报告，请你帮他补充完整。
  【实验名称】伏安法测电阻
  【实验原理】R=

  U

  I


  【实验器材】请你在虚线框内用规定的电路器件符号画出所需器材（温馨提示：不需画出电路图）
  【实验步骤】（略）
  【实验数据】请设计本实验的数据记录表格
  【实验拓展】
  本实验装置还可以用来测量小灯泡的功率。小明同学选取额定电压为2.5V的小灯泡进行实验，下表为所测的部分实验数据，请将表中空白处补充填写完整，并说明填写的依据。

  电压U/V	2.0	2.5	2.8	7.5
  电流I/A	0.26	0.30	0.32
  组卷：59引用：8难度：0.1

  解析

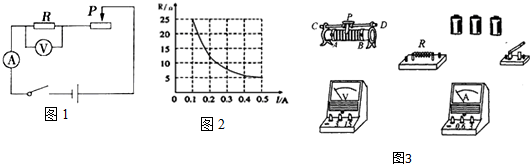

• 24．在“探究电流跟电阻关系”的实验中，小刚设计的实验电路图如图1所示：

  （1）请用笔画线代替导线，按电路图将图3实物连接起来。
  （2）小刚连完最后一根导线后就发现两个表的指针发生偏转，并且指针总在晃动，且电压表指针向没刻度的方向偏转。造成上述现象的原因分别是

  、

  、

  。
  （3）排除故障后，他保持电阻两端

  不变，换用不同电阻，测出对应电流值并作出图像如图2所示，分析图像可得结论：

  。
  组卷：13引用：1难度：0.5

  解析
