人教新版九年级全一册《第17章 欧姆定律》2021年单元测试卷（6）
发布：2024/4/20 14:35:0
一、单选题
-
1．如图是新型节能台灯简化电路图。台灯充好电后，使用时可以通过调节滑动变阻器接入电路的阻值R改变灯泡的亮度。电源电压不变，不计温度对灯丝电阻的影响，则灯泡两端的电压U随R变化的图像是（ ）组卷：26引用：2难度：0.4 -
2．在如图所示的电路中，电源电压不变。闭合电键S，电路正常工作。过了一会，灯L熄灭，两个电表中只有一个电表的示数变大，若电路中只有一处故障，且故障只发生在L或R处，则下列判断中正确的是（ ）组卷：138引用：6难度：0.7 -
3．某学校研究性学习小组在参观给载重车称重的“地中衡”后，同学们结合所学物理知识，设计了一个能实现给载重车称重的模拟装置，其原理图如图所示，通过由电表改装成“称重计”的指示值，可读出载重车所受的重力。图中R0为定值电阻，R为滑动变阻器。秤的水平台面上没有重物时，滑动变阻器的滑片P在a端，当秤的水平台面上放有重物时，台面向下平移并带动滑动变阻器的滑片P向b端滑动。已知滑片P向b端移动的距离与台面上物体所受重力大小成正比。电源两端的电压保持不变，下列说法中正确的是（ ）
组卷：937引用：11难度：0.5 -
4．在如图所示的电路中，电源电压保持不变。闭合开关，当滑动变阻器的滑片向右移动时，变小的是（ ）组卷：478引用：2难度：0.5 -
5．石墨烯被认为是一种未来革命性的材料，用石墨烯制成的湿敏电阻的阻值（R）随相对湿度（RH）变化曲线如图甲所示。为了能从外部检测植物含水量的变化，科学家用条状石墨烯制成的湿敏电阻附着在植物的叶片上，并将湿敏电阻接入电路中，要求植物含水量增加时，电表示数变大。如图乙中的电路图符合要求的是（R0为定值电阻，电源电压恒定）（ ）组卷：666引用：15难度：0.7 -
6．如图1所示，电源电压恒为6V，R为热敏电阻，其阻值随温度变化如图2所示，R0是阻值为10Ω的定值电阻，闭合开关S，通过分析，下列说法错误的是（ ）组卷：474引用：7难度：0.6 -
7．如图所示的电路，电源电压保持不变，其中R0、R1为定值电阻，闭合开关，当把滑动变阻器的滑片从右端调到左端过程中，下列说法中正确的是（ ）
组卷：180引用：3难度：0.7 -
8．如图所示，电源电压保持不变，闭合开关S，电压表和电流表均有示数，再闭合开关S1，则下列说法正确的是（ ）组卷：92引用：5难度：0.7
四、计算题
-
25．如图甲所示电路中，电源电压为3V且保持不变，闭合开关S后，滑片P从b端移动到a端的过程中，电压表示数U与电流表示数I的关系图象如图乙所示，求：
（1）R1的电阻；
（2）滑动变阻器的最大电阻；
（3）当滑动变阻器滑片置于中点时，电压表示数与电流表示数。
组卷：1837引用：8难度：0.5
五、实验题
-

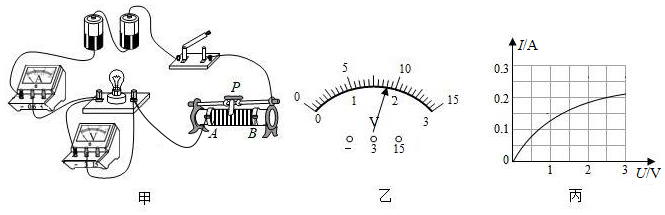

26．小宇利用如图的甲图测量“小灯泡正常发光时的电阻”，选用的电源电压为3.0V，小灯泡的额定电压为2.5V。
（1）在连接电路的过程中，开关断开，并将滑动变阻器的滑片调到 （选填“A”或“B”）。
（2）闭合开关后，缓慢移动滑动变阻器的滑片P，同时观察 （选填“电压表”或“电流表”）示数的变化。

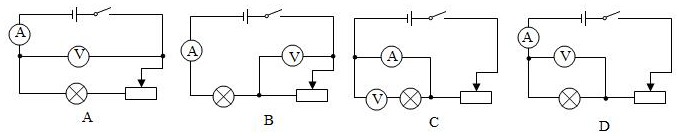

（3）活动最后，老师要求同学们用量程为“0～3V”的电压表，电源电压恒为6V，其它器材符合实验要求，测出额定电压为3.8V小灯泡正常发光时的电阻，下图是同学们设计的实验电路图合理的是
组卷：63引用：2难度：0.6
