人教新版九年级全册《第16章 电压 电阻》2018年单元测试卷（吉林省长春市德惠三中）

一、填空题

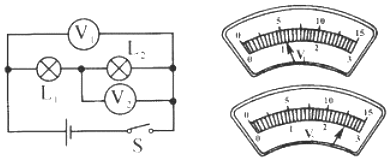

• 1．如图所示，测电压的电路中，闭合开关，电压表V₁和V₂的示数分别如图所示，则V₁的量程是

  ，V₂用的量程是

  ，灯L₁两端的电压U_L1=

  。

  组卷：27引用：2难度：0.5

  解析

• 2．一般情况下，下列物体：①橡皮擦 ②铅笔芯 ③塑料尺 ④钢尺 ⑤盐水 ⑥食用油，其中属于导体的是

  ，属于绝缘体的是

  。（只填序号）
  组卷：318引用：80难度：0.9

  解析

• 3．如图所示，是发光二极管的示意图。当电流从较长的接线脚流入时，发光二极管中有电流通过，使其发光；如果电流从较短接线脚流入，电路处于



  （选填“短路”或“开路”）状态，这说明发光二极管具有



  导电性。
  组卷：695引用：62难度：0.9

  解析

• 4．一根粗细均匀的铜导线，电阻为R，如果把它截为长度相同的两段，每段的电阻为R₁，则R₁为



  R； 如果把原来的导线对折拧成一条使用，其电阻为R₂，则R₂为



  R。
  组卷：80引用：2难度：0.5

  解析

二、选择题

• 5．如图所示电路，闭合开关S，电压表V₁的示数是6V，电压表V₂的示数为4V，那么（　　）

  A．电源电压为10V

  B．L1两端电压为4V

  C．将电压表V2换成电流表，闭合S，L1亮，L2不亮

  D．将电压表V2换成电流表，则L1与L2并联，电流表测干路上的电流
  组卷：58引用：6难度：0.9

  解析

四、实验探究题

• 16．用如图所示的实验电路来“探究--影响电阻大小的因素”，电路中a、b、c、d是四种不同的金属丝。


  编号	材料	长度（m）	横截面积（mm2）
  ①	镍铬合金	0.8	0.8
  ②	镍铬合金	0.5	0.5
  ③	镍铬合金	0.3	0.5
  ④	镍铬合金	0.3	1.0
  ⑤	康铜合金	0.3	0.5
  ⑥	康铜合金	0.8	0.8

  现有几根镍铬合金丝和康铜合金丝，其规格如表所示。为了便于探究和分析，实验中要利用控制变量法，要求都相对金属丝a 进行比较，因此电路图中金属丝a 应选上表中的



  （用编号表示），b、c、d 应分别选上表中的



   （用编号表示）。
  组卷：80引用：17难度：0.3

  解析

• 17．铅笔芯是石墨和黏土混合制成的。不同类型的铅笔的笔芯软硬程不同，其中6H的铅笔芯最硬，6B的铅笔芯最软，HB的铅笔芯软硬居中。铅笔芯是导体，那么铅笔芯的电阻大小与其软硬度是否有关呢？小明用如图所示的装置探究这个问题。他先后将6B、HB和6H的铅笔芯分别接入电路A、B两点间，
  通过观察
  （1）

  比较出三者电阻的大小。
  （2）用此方法比较电阻大小的依据是：

  。
  （3）他选取的这三支铅笔芯应满足的条件是：

  。
  组卷：132引用：10难度：0.7
