人教版九年级全一册《第19章 生活用电》2021年单元测试卷（10）

一、单选题

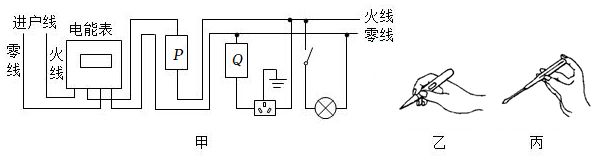

• 1．图甲表示家庭电路的一部分，图乙、图丙表示试电笔握笔方法，下列相关说法正确的是（　　）

  A．电能表是测量电功率的仪器

  B．断路器应该安装在Q处而不是P处

  C．试电笔在插座接地孔检测时，氖管会发光

  D．使用试电笔，图乙的方法错误而图丙的方法正确
  组卷：41引用：4难度：0.7

  解析

• 2．如图是一个带开关的插座及其指示灯的示意图，小华同学发现这个插座接入电路后闭合开关不能工作，指示灯也不发光，他用试电笔接触A、B、C三点均发光请问故障是（　　）

  A．进户零线断路	B．开关断路
  C．进户火线断路	D．指示灯断路
  组卷：815引用：4难度：0.4

  解析

• 3．下列图中不符合安全用电原则的是（　　）

  A．使用验电笔时，手应接触笔后端的金属部分

  B．人应远离断线后落地的高压线

  C．电灯的开关应接在零线上

  D．不用湿布擦拭正在工作的电灯
  组卷：384引用：17难度：0.7

  解析

• 4．现代化的家庭电路不仅让我们生活更安全，更给我们带来了很大的舒适和便捷。如图所示是小清家配电系统的简化电路图。一天，小清在插座上插上了新买的制冷机，开关1“跳闸”了，而其他开关正常，拔掉制冷机后合上开关1，其他用电器仍正常工作，再次插上后又出现了之前的现象。根据以上描述，下列说法正确的是（　　）


  A．插座出现了短路现象

  B．开关2或者开关3可能被短路

  C．开关4可能断路

  D．开关4允许通过的最大电流远大于开关1允许通过的最大电流
  组卷：1255引用：11难度：0.7

  解析

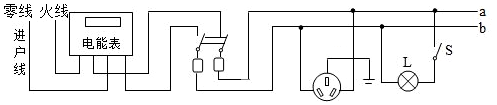

• 5．如图所示是家庭电路示意图，下列说法正确的是（　　）


  A．电能表示数的单位是kW

  B．与开关S直接相连的导线a是零线

  C．若在导线a和b之间接一个灯泡L1，则L1与L串联

  D．保险丝应该接在总开关后，方便更换保险丝
  组卷：48引用：2难度：0.8

  解析

三、实验探究题

• 14．现代家庭电器化程度越来越高，用电安全是一个十分突出的问题。如表提供了一组人体电阻数据。如图所示，用电器R接在电压为220V的电源上时，消耗电功率是1100W，电路中还有额定电流为10A的熔丝。


  测量项目	完全干燥时	出汗或潮湿时
  手与手之间的电阻	200kΩ	5kΩ
  手与脚之间的电阻	300kΩ	8.8kΩ
  手与塑料鞋底之间的电阻	8000kΩ	10kΩ

  则：（1）只有用电器R接入电路时，通过熔丝的电流为

  A；
  （2）对人体安全电压是

  V；如图所示，一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是

  A（如表电阻数据适用此人）；
  （3）熔丝是由

  大，熔点低的铅锑合金组成。熔丝应该串联在

  线上。如图所示，熔丝不会“救”人命的原因是

  ；
  （4）针对表格中的数据，生活中用电应该注意：

  。
  组卷：285引用：2难度：0.6

  解析

• 15．（1）如图a是研究“短路引起熔丝熔断”的实验，增加一根导线，并将此导线接在

  两点间闭合开关，造成短路，可引起熔丝熔断；在实际生活中，除短路外，

  也会引起电路中的电流过大而将熔丝熔断；
  （2）利用如图b的电路可以验证“电功与电流的关系”，图中两只灯泡工作时的电阻要

  （选择“相同”或“不同”），小华正确操作，验证了此实验的结论。支持该结论的实验现象是

  。
  （3）如图c在“探究电流的热效应跟电阻大小关系”的实验中，A、B两个烧瓶中应该盛有等质量的

  液体，两个烧瓶内的电阻丝的阻值应该

  （以上两空均选填：“相同”或“不同”），采用如图所示的连接方式是为了控制

  相同。

  组卷：150引用：6难度：0.3

  解析
