鲁科五四新版九年级上册《15.1 家庭电路》2023年同步练习卷（1）

一、选择题

• 1．如图所示的是某同学家常用的一个插线板。他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。如图中，插线板电路连接符合上述现象及安全用电要求的是（　　）

  A．​

  B．​

  C．​

  D．​
  组卷：264引用：4难度：0.7

  解析

• 2．如图所示的电路中，正常发光的三盏灯中突然有两盏灯L₂、L₃熄灭，经查保险丝完好，在插座没有插入任何用电器的情况下，用试电笔试探插座的两孔，氖管均发光。则故障原因是（　　）

  A．一定是零线BC之间断了	B．一定是零线AB之间断了
  C．一定是插座发生短路了	D．一定是零线CD之间断了
  组卷：131引用：4难度：0.7

  解析

• 3．下列是仓库里安装的照明电灯，其中符合安全用电要求的是（　　）

  A．	B．
  C．	D．
  组卷：3引用：1难度：0.7

  解析

• 4．如图是家庭电路示意图。下列说法正确的是（　　）


  A．电能表示数的单位是千瓦

  B．与开关S直接相连的导线a是零线

  C．若在导线a和b之间接一个灯泡L1，则L1与L串联

  D．若c处断开，洗衣机插头插入插座，洗衣机虽能工作但有安全隐患
  组卷：1518引用：28难度：0.9

  解析

• 5．如图为某同学设计的部分家庭电路示意图，其中电器元件连接不正确的是（　　）

  A．带开关的灯泡	B．双孔插座
  C．空气开关	D．三孔插座
  组卷：1410引用：10难度：0.5

  解析

四、解答题

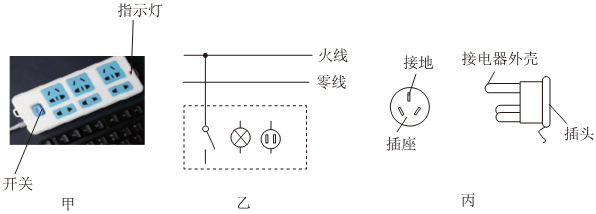

• 16．在生活用电中家用电器离不开插座和插头；
  （1）如图，在图甲、乙、丙三幅图中，甲所示是小明常用的一个插线板，他在使用中发现：插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电。根据上述现象，请你在图乙中判断好插线板中开关、指示灯和插孔的连接方式，且与电源线接通，然后在图乙中补画出电路图。
  （2）丙图所示是大功率的用电器一般都用三孔插座和三脚插头，你注意到了没有，三脚插头上一个脚比另外两个脚要长一些，这有什么作用，你来说说

  。

  组卷：93引用：2难度：0.5

  解析

• 17．小科家有几盏相同的照明灯，如图甲所示，按要求连接在家庭电路上，并由一个开关控制。
  （1）取下任何一个灯泡后，闭合开关，其余的灯仍能发光，则这几盏灯之间是

  联的，断开开关，装上灯泡；
  （2）小科觉得连接灯泡的金属导线没有用绝缘材料包裹，可能有安全隐患，如果照明灯的额定电压是220V，要辨别连接灯泡的两根金属导线中与火线相连的一根，请写出检测工具及步骤；
  （3）小科用第（2）题的检测方法也无法辨别，于是怀疑照明灯的额定电压不是220V，观察灯泡外包装，上面有如图乙所示信息，请你对这种接线方法的安全性进行分析。
  组卷：147引用：42难度：0.3

  解析
