人教新版九年级全册《第15章 电流和电路》2018年单元测试卷（23）

一、选择题（每题3分，共16小题，共计48分）

• 1．甲、乙、丙三个轻质小球，已知甲带正电，甲与乙相互排斥，甲与丙相互吸引，则（　　）

  A．乙带正电，丙一定带正电

  B．乙带正电，丙可能不带电

  C．乙带负电，丙一定带负电

  D．乙带负电，丙可能带负电
  组卷：1162引用：23难度：0.7

  解析

• 2．如图所示，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（　　）

  A．带电棒一定带负电

  B．带电棒一定带正电

  C．两片金属箔一定带同种电荷

  D．两片金属箔一定带异种电荷
  组卷：1884引用：50难度：0.9

  解析

• 3．如图所示金属球使小芳带电，则小芳（　　）

  A．得到电子

  B．失去电子

  C．得到原子核

  D．相互排斥的头发带上同种电荷
  组卷：2037引用：23难度：0.7

  解析

• 4．下列认识正确的是（　　）

  A．固体分子是静止不动的

  B．原子核带负电，电子带正电

  C．电子的发现说明原子是可分的

  D．太阳是宇宙的中心且固定不动
  组卷：131引用：6难度：0.9

  解析

• 5．为做好平昌冬奥闭幕式“北京8分钟”演员的防寒工作，主创团队采用了石墨烯智能发热服饰，确保演员穿着轻薄的演出服时不被冻伤，而且可以保证动作足够舒展，穿着舒适。下列相关分析不合理的是（　　）

  A．石墨烯材料保温性能好

  B．石墨烯是一种超导材料

  C．石墨烯材料韧性好，超轻薄

  D．石墨烯服饰材料质地柔软，硬度小
  组卷：186引用：13难度：0.9

  解析

• 6．设计一个病房呼叫电路，要求：按下病人床头开关，值班室的铃会响、对应病床的灯会亮，提醒护士哪位病人需要护理。下列电路设计最合理的是（　　）

  A．

  B．

  C．

  D．
  组卷：1063引用：14难度：0.7

  解析

• 7．小峻参加青少年科学素养大赛，设计了《自动火灾报警器》。报警器中有热敏电阻R和保护电阻R₀，其中R的阻值随温度升高而减小，当火灾发生时，温度升高，导致电表示数变大而触发报警装置。如图中能实现上述功能的电路图是（　　）

  A．

  B．

  C．

  D．
  组卷：1472引用：40难度：0.7

  解析

• 8．带有烘干功能的滚筒洗衣机，要求洗衣和烘干均能独立进行。下列电路设计符合要求的（　　）

  A．

  B．

  C．

  D．
  组卷：5231引用：153难度：0.6

  解析

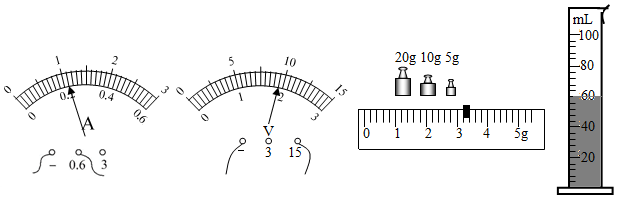

• 9．下图依次为电流表、电压表、天平、量筒所显示的刻度。读数全部正确的一组是（　　）


  A．0.22 A  9.5 V  38.2 g  60mL

  B．1.1 A  9.5 V  38.1 g  60 mL

  C．0.22 A  1.9 V  38.2 g  60mL

  D．1.1 A  1.9 V  38.1 g  60 mL
  组卷：17引用：2难度：0.7

  解析

三．作图题（6分）

• 26．有人发明了“感应照孔门把手”只有在夜间且有人摸门把手时，锁孔旁的灯才亮，从而方便夜间开锁，它利用感应开关S₁（有人摸把手，S₁闭合；无人摸把手，S₁断开）以及光敏开关S₂（白天，S₂断开；夜间，S₂闭合）控制电路，达到目的。请完成电路连接。
  组卷：966引用：37难度：0.6

  解析

四、实验探究题（12分）

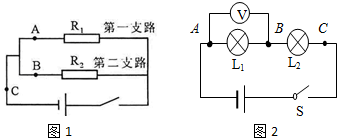

• 27．襄襄和樊樊在“探究并联电路中干路电流与各支路电流有什么关系”时，利用一个开关、一个电流表、一个学生电源（有多个电压挡位）、四个阻值不等的电阻以及若干条导线，进行了大胆地探究。如图1所示是他们的实验电路图。
  （1）他们的猜想是：

  （只写一种猜想）。
  [进行实验]
  （2）襄襄按照电路图正确地进行实验，在连接电路时开关处于

  ；得到了表1中的实验数据。襄襄在实验中，是靠只改变

  而得到实验数据的：测量三次的目的是：

  。
  表1


  实验第次	IA/A	IB/A	IC/A
  1	0.1	0.2	0.3
  2	0.4	0.2	0.6
  3	0.8	0.2	1.0

  表2


  实验第次	IA/A	IB/A	IC/A
  1	0.2	0.1	0.3
  2	0.4	0.2	0.6
  3	0.6	0.3	0.9
  4	0.8	0.4	1.2

  （3）樊樊也按照上述同样的器材和同样的电路进行了实验，却得到了表2中的数据。樊樊在实验中是靠只改变

  而得到实验数据的。
  （4）如图2，在襄襄同学另外在测量串联电路电压规律中测L₂两端的电压时，为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；瑞瑞同学用上面的方法能否测出L₂两端的电压？为什么？

  。

  组卷：280引用：3难度：0.5

  解析
