浙教版八年级上册《4.6.2 伏安法测电阻》2018年同步练习卷（1）

一、选择题（共9小题，每小题3分，满分27分）

• 1．根据欧姆定律可以得到公式R=

  U

  I

  ，关于这个公式的下列说法中正确的是（　　）

  A．同一导体的电阻与加在它两端的电压成正比

  B．同一导体的电阻与通过它的电流成反比

  C．导体两端电压为零时，导体的电阻也为零

  D．同一导体的两端的电压增大几倍，通过它的电流也增大几倍，电压和电流的比值不变
  组卷：903引用：51难度：0.9

  解析

• 2．在“用伏安法测电阻”的实验中，下列注意事项中，没有必要的是（　　）

  A．接电路时，先断开开关

  B．应从电源的正极开始连线，开关应靠近电源的正极

  C．在无法估计被测电阻大小时，电流表、电压表应选用较大的量程

  D．将变阻器连入电路时，滑片应放在变阻器阻值最大的位置上
  组卷：1384引用：26难度：0.9

  解析

• 3．在“伏安法测电阻”的实验中，对滑动变阻器起到的作用的说法中错误的是（　　）

  A．保护电路

  B．改变电路中的电流

  C．改变被测电阻两端的电压

  D．改变被测电阻的阻值
  组卷：117引用：3难度：0.8

  解析

• 4．在用伏安法测电阻的实验中，刚一试触就发现电流表的指针迅速偏转到最大刻度，发生这种现象的原因可能是（　　）

  A．电流表的正负接线柱接反了

  B．待测电阻的电阻丝断了

  C．线路某处发生了短路

  D．线路某处发生了断路
  组卷：60引用：1难度：0.7

  解析

二、非选择题：

• 13．在伏安法测灯泡的电阻的实验中

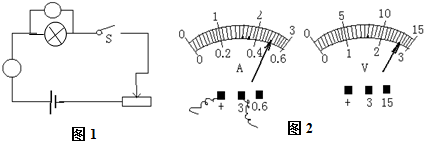

  （1）实验电路图如图1所示，请在图中“○”内填上相应的电表符号。
  （2）若实验中，电流表，电压表的示数如图2所示，电源电压恒定为6V，则电流表的示数是



  ，电压表的示数是



  ，则灯丝的此时的阻值为



  。

  组卷：15引用：3难度：0.3

  解析

• 14．在“测量小灯泡电阻”的实验中，已知电源电压为4.5V，小灯泡标有“3.8V”的字样。
  （1）小丽连接的实验电路图如图所示，其中有一条导线连接错误，请在错误的导线上画“×”，并用笔画线代替导线，画出正确的连线。
  （2）电路修改正确后，小丽进行实验，记录的数据如下表所示。在获得第1组数据后，为完成上述实验，滑动变阻器连入电路的阻值应逐渐



  （填“增大”或“减小”）．

  实验序号	电压/V	电流/A	电阻/Ω
  ①	3.8	0.38
  ②	3.0	0.34
  ③	2.0	0.28
  ④	1.0	0.08

  （3）由计算可知小灯泡正常发光时的电阻为



  Ω。
  （4）请结合你已有的知识对小丽的实验数据进行分析，可知第



  （填序号）组数据是错误的，判断的理由是



  。
  组卷：170引用：7难度：0.3

  解析
