新人教版九年级全册《第17章 欧姆定律》2015年单元测试卷（湖北省黄冈市团风县实验中学）

一、选择题（每小题只有一个选项符合题意，1-9题每题3分，共27分）

• 1．如图所示是研究电流与电压、电阻的关系的电路图。实验分“保持电阻不变”和“保持电压不变”两步进行，在“保持电阻不变”这一步实验时应（　　）

  A．保持R2滑片的位置不动

  B．保持R2两端的电压不变

  C．保持R1不变，调节R2的滑片到不同的适当位置

  D．保持电路中电流不变
  组卷：2639引用：64难度：0.7

  解析

• 2．在探究“电压一定时，电流与电阻关系”的实验中，电路如图所示。先在A、B间接入5Ω的定值电阻R，移动滑片P，使电压表示数为2V，读出电流表示数。接着取下5Ω的电阻换上10Ω定值电阻，不进行其它操作就闭合开关。此时电压表示数及应进行的操作是（　　）

  A．电压表示数大于2V，应将滑片P向左滑

  B．电压表示数大于2V，应将滑片P向右滑

  C．电压表示数小于2V，应将滑片P向左滑

  D．电压表示数小于2V，应将滑片P向右滑
  组卷：1619引用：82难度：0.7

  解析

• 3．在一段电阻不变的导体两端加20V电压时，通过的电流为1A；现在把该导体两端的电压变为8V，则此时通过该导体的电流和它的电阻为（　　）

  A．0.4A 20Ω

  B．1A 20Ω

  C．0.4A 10Ω

  D．1A 10Ω
  组卷：291引用：15难度：0.9

  解析

• 4．把两条材料相同、长度相等、横截面积不等的电阻丝并联在电路中，下列说法正确的是（　　）

  A．通过粗电阻丝的电流较大

  B．通过细电阻丝的电流较大

  C．加在粗电阻丝两端的电压较大

  D．加在细电阻丝两端的电压较大
  组卷：258引用：19难度：0.9

  解析

• 5．如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R₀设计了四个测未知电阻R_x的电路，其中不可行的是（　　）

  A．

  B．

  C．

  D．
  组卷：1177引用：44难度：0.9

  解析

• 6．如图是用伏安法测电阻的电路图，电流表电阻可忽略不计，只考虑电压表本身的电阻，那么（　　）

  A．测量值等于电阻的实际值

  B．测量值小于电阻的实际值

  C．测量值大于电阻的实际值

  D．测量值加电压表的内阻值等于电阻的实际值
  组卷：2211引用：10难度：0.7

  解析

• 7．如图是新型节能应急台灯电路示意图，台灯充好电后，使用时可通过调节滑动变阻器接入电路的阻值R改变灯泡的亮度，假定电源电压、灯泡电阻不变，则灯泡两端电压U随R变化的图像是（　　）

  A．

  B．

  C．

  D．
  组卷：1098引用：96难度：0.9

  解析

四、综合应用（38题7分，39题8分，共15分）

• 20．如图所示的电路，电源电压为6V且保持不变，滑动变阻器R标有“50Ω，2A”字样。
  （1）将滑片P移到最右端，闭合S₁，断开S₂，求电流表的示数I₁。
  （2）保持滑片P在最右端，闭合S₁、S₂，电流表示数I=0.6A，求R₂的阻值。
  （3）将滑片P移至某一位置，闭合S₁、S₂，电流表示数为0.68A，求此时滑动变阻器接入电路的阻值。
  组卷：898引用：12难度：0.1

  解析

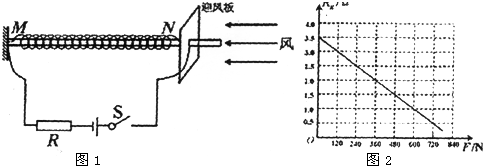

• 21．某研究性学习小组设计了一种测定风力的装置，其原理如图1所示。迎风板与一压敏电阻R_x连接，工作时迎风板总是正对风吹来的方向。压敏电阻的阻值随风力的变化而变化。已知电源电压恒为4.5V，定值电阻R=1.0Ω．压敏电阻Rx与迎风板承受风力F的关系如图2所示。

  （1）若在电路中接入一电压表，使电压表示数随风力的增大而增大，请在图中适当位置画出电压表。
  （2）无风时，求电压表的示数和定值电阻中的电功率；
  （3）如果电压表的量程为0～3V，求该装置所能测量的最大风力。
  组卷：24引用：1难度：0.3
