2022-2023学年四川省成都市成华区九年级（上）期末物理试卷

一、单项选择题（每题2分，共30分）

• 1．根据生活经验，你认为下列数据符合实际情况的是（　　）

  A．手机电池的电压为220V

  B．教室里一盏日光灯正常发光的电流约为10A

  C．1kW•h电能能使家用洗衣机正常工作约2h

  D．电熨斗正常工作时的功率约为50W
  组卷：94引用：1难度：0.6

  解析

• 2．在干燥的冬季，汽车在长途行驶的过程中车身会带上电荷。为了避免人触摸车门时因放电而带来的不适感，人们通常会在车尾安装一条与大地相接触的静电带，如图所示。下列说法中正确的是（　　）

  A．车身带电荷是摩擦起电现象

  B．车身会带上电荷说明电荷可以被创造

  C．若车身带正电荷，则说明车身得到了电子

  D．若车身带负电荷，则电流方向为从车身到大地
  组卷：227引用：4难度：0.6

  解析

• 3．疫情期间，居家隔离的小赵同学在网上下单了自热小火锅。如图，上下包装被分为两层，通过向下层加水，使发热包膨胀升温，一段时间后便可食用。下列说法正确的是（　　）

  A．已加热的鸭血有内能，未加热的虾饺无内能

  B．闻到火锅的香味是因为分子在做无规则运动

  C．刚开始加热的藕片温度升高，内能可能不变

  D．发热包是通过做功改变小火锅里食物的内能
  组卷：516引用：16难度：0.9

  解析

• 4．在物理实验中，对物理量进行多次测量，有的是为了减小误差，有的是为了寻找普遍规律，下列是为了减少实验误差的是（　　）

  A．在“探究通过电阻的电流与两端电压的关系”时，测量多组对应的电流和电压值

  B．在“探究串联电路电压的规律”时，测量多组对应的电压值

  C．在“探究某种物质的质量与体积关系”时，测量多组对应的质量和体积

  D．在“测量定值电阻的阻值”时，测量多组对应的电压和电流值
  组卷：119引用：3难度：0.8

  解析

• 5．旧白炽灯在工作时，灯丝容易在最细处熔断，这是因为与相同长度的灯丝较粗处相比，在灯丝最细处（　　）

  A．电阻最小

  B．功率最大

  C．电压最小

  D．电流最大
  组卷：230引用：2难度：0.8

  解析

• 6．某同学做实验时，连接了如图所示的电路，闭合电键后，灯泡L正常发光，但电流表指针不动，电压表读数正常，其原因有可能是（　　）

  A．电流表已被烧坏，致使电路不通

  B．电流表完好，但未与导线接牢

  C．灯L的灯座接线处短路

  D．电流表接线处碰线（即电流表被短路）
  组卷：140引用：1难度：0.8

  解析

• 7．关于电压，下列说法正确的是（　　）

  A．不同电源提供的电压是相同的

  B．只要有电压，就一定有电流产生

  C．电压是使自由电荷定向移动形成电流的原因

  D．电压是使自由电荷定向移动形成电流的一种压力
  组卷：194引用：1难度：0.7

  解析

• 8．为节约用电，小明总是随手关掉家中暂时不使用的家用电器，每多关闭一个家用电器，家庭电路里变大的物理量是（　　）

  A．总电阻

  B．总电流

  C．总功率

  D．无法判断
  组卷：1648引用：25难度：0.7

  解析

• 9．如图所示，是2022冬奥会闭幕式上控制舞台灯光与五环旗升降的电路原理图。闭合开关S₁，舞台灯亮起，再闭合开关S₂时，电动机才能启动控制五环旗升降；若舞台灯不亮，电动机也不能启动。下列电路设计符合上述要求的是（　　）

  A．

  B．

  C．

  D．
  组卷：109引用：3难度：0.8

  解析

• 10．如图所示，转动调光灯的旋钮，滑片在弧形电阻上滑动，即可调节灯泡亮度，此过程是改变接入电阻的（　　）

  A．温度

  B．横截面积

  C．材料

  D．长度
  组卷：400引用：4难度：0.5

  解析

• 11．小谢在做实验时，先连成如图所示的电路，闭合开关S₁并观察灯泡亮暗情况后，再闭合开关S₂，两灯泡均没有烧坏，小谢看到的现象是（　　）

  A．两只灯泡一直都不亮

  B．两只灯泡一直都亮

  C．两只灯泡开始都亮，后来L1不亮

  D．两只灯泡开始都亮，后来L2不亮
  组卷：139引用：2难度：0.5

  解析

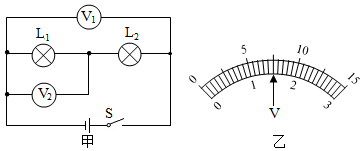

• 12．如图甲所示，闭合开关S后，两相同电压表的指针偏转都如图乙所示，则L₁和L₂两灯的电阻之比为（　　）

  A．1：4

  B．4：1

  C．1：5

  D．5：1
  组卷：159引用：41难度：0.7

  解析

二、综合题（共10分）

• 36．在物理创新活动中，小杨利用三个定值电阻R₁=1Ω、R₂=2Ω、R₃=4Ω制作了一个电阻箱，其外观如图甲所示，有A、B、C、D四个接线柱，将其中任意两个接线柱接入电路，可以得到若干个阻值不同的电阻。小李对这个电阻箱的内部结构产生了极大的兴趣，于是组装了如图乙所示的探测电路，其中电源电压恒为3V，电流表量程为0-0.6A。

  （1）小李的基本思路是将探测电路E、F两点分别与A、B、C、D四个接线柱中的任意两个相连接，从而根据电流表的示数得到这两个接线柱之间的

  。
  （2）当小李将E、F分别与A、B相连，正要闭合开关，小楷阻止了他，这是因为

  。
  （3）小李改进了图乙中的探测电路，在其中串联一个R₀=4Ω的定值电阻，并继续进行实验，得到如表所示的数据，通过计算及推导，请你帮他在图丙虚线框中画出电阻箱内部三个电阻连接电路图。（图中要标出R₁，R₂，R₃）


  测试 次数	与E、F连接 的接线柱	电流表 示数/A
  第1次	A、B	0.6
  第2次	B、C	0.5
  第3次	C、D	0.3

  （4）对整个探究过程与结果，下列说法中正确的是

  。
  A.若直接将A、B、C、D中任意两个接线柱连入电路，可以分别得到1Ω、2Ω、3Ω、4Ω、5Ω、6Ω、7Ω七个不同的电阻值
  B.若将（3）中改进后的探测电路E、F分别与B、D连接，电流表的示数可读为0.375A
  C.若在（3）中不加4Ω的电阻，而将电流表换接“0-3A”量程，也可完成实验
  组卷：285引用：2难度：0.4

  解析

• 37．如图甲所示电路，电源电压恒定不变，电压表的量程为0-15V，电流表的量程为0-0.6A，R₁是滑动变阻器，R₂是定值电阻，灯L上标有“4V，1.6W”字样（不计温度对电阻的影响）。只闭合开关S₁、S₃时，滑动变阻器R₁的滑片从A端滑向B端的过程中，滑动变阻器R₁的电功率P随电流I变化关系图线如图乙所示。求：
  （1）滑动变阻器的最大阻值；
  （2）电源电压和定值电阻器R₂的阻值；
  （3）只闭合开关S₁、S₂时，在保证电路安全的前提下，求滑动变阻器R₁的功率范围。
  组卷：564引用：2难度：0.4

  解析
