人教新版九年级全册《第15章 电流和电路》2018年单元测试卷（24）

一、选择题（共15小题，每小题3分，共30分）

• 1．带正电物体靠近轻质小球，小球被吸引，换用带负电物体靠近小球，则小球（　　）

  A．静止

  B．被排斥

  C．被吸引

  D．可能被吸引，也可能被排斥
  组卷：69引用：7难度：0.9

  解析

• 2．如图所示电路，电阻R₁标有“6Ω 1A”，R₂标有“3Ω 1.2A”，电流表A₁、A₂的量程均为0～3A，电压表量程0～15V，在a、b间接入电压可调的直流电源。闭合开关s后，为保证R₁、R₂均不损坏，则允许加的电源电压和通过电流表A₁的电流不得超过（　　）

  A．9V   1A	B．3.6V    1.8A
  C．9.6V  lA	D．3.6V    0.6A
  组卷：4223引用：28难度：0.9

  解析

• 3．如图（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、（c）两图读得，则电灯L₁中的电流是（　　）


  A．0.8A

  B．0.16A

  C．0.52A

  D．1.28A
  组卷：815引用：120难度：0.9

  解析

• 4．甲、乙、丙、丁四个通草球，它们之间相互作用的情况是：丁吸引乙，乙排斥丙，丙吸引甲，已知丁带正电，那么甲物体（　　）

  A．一定带正电

  B．一定带负电

  C．可能带负电

  D．可能带正电
  组卷：95引用：6难度：0.9

  解析

• 5．某校课外活动小组用3只“3V 2W”的小灯泡和其它元件接成如右下图所示电路，研究串、并联电路特点，电源电压为3V．在实验中观察到的现象可能是（　　）

  A．S2断开，S1和a连接时，L1、L3都亮，能正常发光

  B．S2断开，S1和a连接时，三只灯都能发光

  C．S2闭合，S1和b连接时，三只灯都能正常发光

  D．S2闭合，S1和b连接时，L3能正常发光
  组卷：23引用：4难度：0.7

  解析

• 6．某同学在连接电流表的过程中，出现下列现象并及时加以处理，其中处理错误的是（　　）

  A．表针静止不动，表明电流表与被测电路并联；拆除全部导线、重新连接

  B．表针向右微转，没有超过表盘上的一个小格；换用能够测量较小的量程

  C．表针向右猛偏，超过表盘上的最大电流；换用能够测量较大的量程

  D．表针向左反转，表明电流表两个接线柱接反；立即对调连接两接线柱的导线头
  组卷：497引用：8难度：0.9

  解析

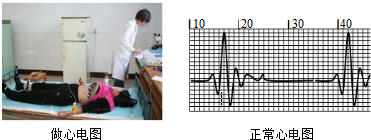

• 7．在人体的胸部和四肢连上电极，就可以在仪器上看到心电图，如图所示，则心电图表示的是（　　）


  A．心脏跳动产生的电流

  B．连接胸部和四肢电极的电流

  C．控制心脏跳动的电流

  D．此电流是直流电
  组卷：739引用：5难度：0.7

  解析

• 8．如图所示，以下说法正确的是（　　）

  A．开关S断开时，L1和L2串联

  B．开关S断开时，L1和L2并联

  C．开关S闭合时，L2被短路

  D．开关S闭合时，电源被短路
  组卷：175引用：10难度：0.9

  解析

• 9．电流的单位安培、毫安、微安之间的关系正确的是（　　）

  A．1A=102mA

  B．1A=106μA

  C．1mA=102μA

  D．1μA=10-3A
  组卷：415引用：14难度：0.9

  解析

五、实验探究题（共4小题，每小题8分，共32分）

• 28．小刚同学在实验室做连接并联电路的实验时，把两个灯泡和电键如图连接。
  （1）电键闭合后，电路将

  （选填“通路”、“短路”或“断路”）
  （2）请你在图中只改动一根线，使两灯构成并联关系。
  组卷：41引用：5难度：0.3

  解析

• 29．刘阳同学想利用图甲所给实验器材，探究电流与电压和电阻的关系。


  实验次数	1	2	3	4	5
  电压/V	1.0	1.5	2.0	2.5	2.8
  电流/A	0.10	0.15	0.20	0.25	0.28

  （1）在电压表尚未接入电路之前，已存在两处明显的连接错误，请你指出：
  A



  ；
  B



  。
  （2）假如错误已纠正，且原电流方向不变，请在图中用笔画线表示导线，将电压表接入R₁两端。
  （3）表中是刘阳同学探究电流与电压的关系时记录的几组实验数据，通过对表中数据的分析，可得到的初步结论是：



  。
  组卷：14引用：4难度：0.5

  解析
