人教新版八年级上册《第17章 欧姆定律》2021年单元测试卷（北京八中）

一、选择题（共15小题）

• 1．在国际单位制中，电压的单位是（　　）

  A．安培（A）

  B．伏特（V）

  C．库仑（C）

  D．欧姆（Ω）
  组卷：33引用：8难度：0.8

  解析

• 2．如图所示的电路中，要使开关闭合后小灯泡能够发光，在金属夹a、b间应接入下列物品中的（　　）


  A．橡皮

  B．布质笔袋

  C．塑料三角板

  D．不锈钢尺
  组卷：187引用：17难度：0.9

  解析

• 3．如图所示的几种家用电器正常工作时，电流接近5A的是（　　）

  A． 抽油烟机

  B． 电风扇

  C． 电视机

  D． 电热水壶
  组卷：22引用：1难度：0.7

  解析

• 4．如图所示的滑动变阻器的四种接法中，当滑片P向右滑动，连入电路的电阻变大的是（　　）

  A．

  B．

  C．

  D．
  组卷：161引用：9难度：0.9

  解析

• 5．如图所示是电扇中的一个自动保护装置：当电扇不慎被碰发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护电扇的作用，由此判断，这个保护装置在电扇电路中的作用相当于（　　）

  A．开关

  B．导线

  C．电源

  D．用电器
  组卷：2349引用：65难度：0.9

  解析

• 6．一个导体接在电路中，如果把加在该导体两端的电压变为原来的二倍，则导体的电阻和通过它的电流将（　　）

  A．电阻和电流都变为原来的二倍

  B．电阻不变，电流变为原来的一半

  C．电阻不变，电流变为原来的二倍

  D．电阻和电流都保持不变
  组卷：12引用：1难度：0.6

  解析

• 7．关于公式R=

  U

  I

  ，下列说法正确的是（　　）

  A．导体的电阻与其两端的电压成正比，与通过它的电流成反比

  B．导体的电阻由它两端的电压和通过它的电流决定

  C．导体的电阻等于导体两端的电压跟通过它的电流的比值

  D．导体两端的电压为0时，导体的电阻一定为0
  组卷：24引用：1难度：0.8

  解析

• 8．如图所示的电路中，电阻阻值R₁＞R₂。开关S闭合后，电阻R₁、R₂两端的电压分别为U₁、U₂，通过两个电阻的电流分别为I₁、I₂。下列判断正确的是（　　）

  A．U1＞U2

  B．U1＜U2

  C．I1＜I2

  D．I1＞I2
  组卷：525引用：7难度：0.7

  解析

• 9．某用电器正常工作电压为6V。现只有一个电压恒定为9V电源，将这个用电器与一个15Ω的电阻串联时，用电器恰能正常工作，用电器的电阻为（　　）

  A．15Ω

  B．30Ω

  C．45Ω

  D．60Ω
  组卷：11引用：1难度：0.6

  解析

• 10．如图所示，R₁：R₂=1：4，电流表A₁的示数为I₁，电流表A₂的示数为I₂，则（　　）

  A．I1：I2=1：4

  B．I1：I2=4：l

  C．I1：I2=4：5

  D．I1：I2=5：4
  组卷：30引用：1难度：0.5

  解析

四、计算题

• 29．如图所示，电源两端电压U保持不变，电阻R₁的阻值为20Ω．闭合开关S，断开开关S₁，电压表示数为2V．闭合开关S、S₁，电压表示数为3V．求：
  （1）电源两端的电压U；
  （2）电阻R₂的阻值。
  组卷：506引用：7难度：0.5

  解析

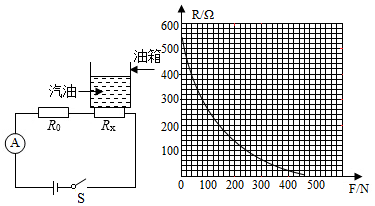

• 30．如图为某小汽车测定油箱内油量的电路原理图。其中：R_x为压力传感器，它的电阻值随受到压力的变化而变化，阻值随压力变化的关系如图所示；油量表A实质是一只电流表，油箱内油量的变化通过电流表示数的变化显示出来；R₀是阻值为5Ω的定值电阻；电源电压恒为15V；油箱位于压力传感器R_x上，空油箱重50N。若电流表的量程为0～0.6A，该油箱加满油时，指针恰好指示最大刻度处，则：
  （1）此时，R₀两端的电压是

  V，R_x的阻值

  Ω。
  （2）油箱最多能储油

  m³（取g=10N/kg,ρ_汽油=0.7×10³kg/m³）。
  组卷：42引用：1难度：0.5

  解析
