2023年中考物理集训十五 认识电路

一、选择题

• 1．如图所示，通草球甲、乙相互排斥，甲、丙相互吸引，如果已知甲带正电，那么乙、丙的带电情况是（　　）

  A．乙带负电，丙带正电

  B．乙带正电，丙带正电

  C．乙带负电，丙带负电或不带电

  D．乙带正电，丙带负电或不带电
  组卷：1598引用：67难度：0.8

  解析

• 2．下列电路连接正确的是（　　）

  A．

  B．

  C．

  D．
  组卷：200引用：48难度：0.9

  解析

• 3．教室里投影仪的光源是强光灯泡，发光时温度很高，必须用风扇给予降温。为了使灯泡不易过热被烧坏，要求：带动风扇的电动机启动后，灯泡才能通电发光；风扇不转，灯泡不能发光。则以下四个简化电路图中符合要求的是（　　）

  A．

  B．

  C．

  D．
  组卷：211引用：12难度：0.9

  解析

• 4．一个验电器带有正电，它的箔片张开某一角度；用另一个带有绝缘手柄的导体接触验电器的金属球，发现验电器箔片的张角减小。关于该导体的带电情况，下列说法中正确的是（　　）

  A．只可能带负电

  B．只可能带正电

  C．可能带负电，也可能不带电

  D．一定不带电
  组卷：19引用：2难度：0.8

  解析

• 5．如图所示，A、B是两个完全相同的金属球，都放在绝缘支架上，A带大量负电荷，B带大量正电荷，用铜棒C连接两球，则（　　）

  A．电子从B流向A，电流方向从A到B

  B．电子从A流向B，电流方向从B到A

  C．正电荷从B流向A，电流方向从A到B

  D．正电荷从A流向B，电流方向从B到A
  组卷：206引用：8难度：0.9

  解析

• 6．导体容易导电，是由于具有较多的（　　）

  A．原子核

  B．自由电荷

  C．正负电荷

  D．质子
  组卷：681引用：13难度：0.9

  解析

五、解答题

• 18．小刚和小强在组成串并联电路的实验中，
  （1）在连接过程中，开关应该是

  （选填“断开”或“闭合”）的。
  （2）小刚连接了如图所示电路，如果合上开关，两个灯泡都将

  （选填“不会发光”或“会被烧坏”），出现

  （选填“开路”或“短路”）现象。
  （3）小刚想将电路全部拆散，重新连接。小强认为只需拆除c这一根导线，就能成为两灯

  （选填“串联”或“并联”）的正确电路。小强将多余的c导线拆除以后，闭合开关S时，小电灯L₁、L₂都不亮。用一段导线的两端接触A、B两点时，两灯都不亮；接触C、D两点时，两灯也不亮；接触E、F两点时，只有灯L₁亮。对此，下列判断中正确的是

  。
  A．灯L₁开路　    B．灯L₂开路    C．开关S开路　　  D．灯L₂短路
  （4）小强认为，在小刚连接的电路中，如果将某根导线的一端移接到另一位置，电路就能成为两灯并联的正确电路了。请在图中要移接的导线上打上“×”号，并画出改动后的导线。
  组卷：365引用：7难度：0.3

  解析

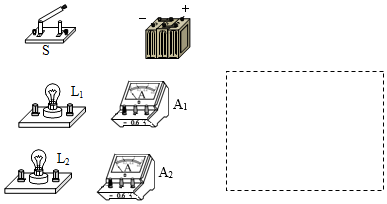

• 19．现有如图所示的器材，要求设计一个电路，使灯泡L₁、L₂并联，电流表A₁测灯泡L₁的电流，电流表A₂测灯泡L₂电流，开关同时控制两盏灯。请按要求在图中把实物连接好，并在方框图中画出相应电路图。
  组卷：72引用：7难度：0.5
