2022-2023学年广东省惠州市博罗县九年级（上）期中物理试卷
发布：2024/4/20 14:35:0
一、选择题：（每小题只有一个正确答案，每小题3分，共21分）
-
1．下面四幅图中所描述的力，对物体做了功的是（ ）
组卷：1328引用：34难度：0.8 -
2．冰在熔化成水的过程中，下列判断正确的是（ ）
组卷：386引用：2难度：0.9 -
3．下面措施中不能使滑轮组的机械效率提高的是（ ）
组卷：70引用：3难度：0.6 -
4．2020年11月，国务院办公厅印发《新能源汽车发展规划》，提出新能源汽车发展战略计划。如图所示是一辆正在用充电桩充电的新能源汽车，在整个充电过程中，充电电路中的用电器是（ ）组卷：962引用：18难度：0.8 -
5．如图所示是某物质由液态变为固态过程温度随时间变化的图像，下列说法正确的是（ ）组卷：157引用：2难度：0.6 -
6．如图电路所示，若要求变阻器的滑片P向左移动时，电流表的示数减小，应将滑动变阻器哪两个接线柱接到M、N之间（ ）
组卷：925引用：3难度：0.8 -
7．“一盔一带 安全常在”，小佳想制作一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号，当电动车上的信号接收器（S1）接收到信号，再转动电动车钥匙（S2），车才能正常启动，下列电路中符合要求的是（ ）
组卷：2384引用：47难度：0.6
二、填空题：（每空1分，共21分）
-
8．导线中自由电子定向移动需要“动力”的推动，图中用高度差形象地表示了由电池提供的这种推动作用，那么高度差表示的物理量是 ；图中一节干电池的电压是 V；对人体安全的电压是 V。组卷：61引用：2难度：0.7
六、综合能力题：（6分+6分+7分，共19分）
-
24．阅读下面的短文，回答问题：

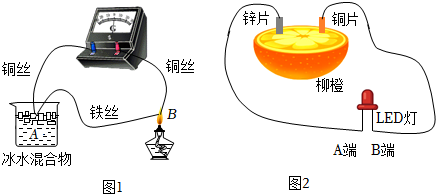

热电偶把两种不同材料的导线（如铁线和铜线）组成如图1所示的闭合回路，当AB两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶。实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接点A和B间的温度差的大小有关，温度差越大，回路电流越大，利用热电偶可以测量温度，只要选用适当的金属作热电偶材料，就可轻易测量到从-180℃到+200℃的温度。
请回答下列问题：
（1）如图1所示，其它条件不变，只将铁丝换成铜丝，电路中将 （选填“有”或“无”）电流。
（2）其它条件不变，移去酒精灯，一段时间后，电路中电流 。
A．变大
B．变小
C．不变
D．无法判断
（3）这样的热电偶实际上是一个电源，它的电能是由 能转化而来。
（4）利用热电偶做成的温度计，与液体温度计相比，不受液体的沸点、凝固点等因素的影响，因而具有明显的测量范围大的优势，因此，在选用适当的金属做热电偶材料时，主要考虑金属材料的 。
A．熔点的高低
B．密度的大小
C．比热容的大小
D．质量的大小
（5）如图2所示为一水果电池，其工作原理是：铜、锌两金属片一同插入水果接触到果酸，由于锌比铜活泼，容易失去电子，电子由锌片通过导线流向铜片，溶液中的氢离子从铜片获得电子。在如图2所示的电路中，导线中的电流方向是 （选填“从铜片到锌片”或“从锌片到铜片”），水果电池的正极是 （选填“铜片”或“锌片”）。组卷：153引用：2难度：0.5 -
25．图甲是某居民楼前的无障碍通道，一位中年人正用轮椅推着他年迈的母亲缓缓上行，图乙是该通道斜面示意图。为了解中年人推轮椅时所用力的大小，小红和小华进行了探究。她们从斜面底端A点沿斜面确定了相距1m处的B点。（g取10N/kg）
（1）使刻度尺“0”刻度线与水平地面对齐，正确测量B点高度，结果如图乙，为 cm。
（2）选用车轮与轮椅相同材质、花纹的小车为研究对象，进行了如下操作：
①正确使用弹簧测力计，测出小车重为2.0N；
②将弹簧测力计与斜面平行放置并 ，然后沿斜面方向匀速拉动小车，如图乙所示，弹簧测力计示数为 N；
③计算出将小车从A点拉到B点的过程中，拉力所做的功为 J；利用斜面将小车从水平地面提升到B点时的机械效率为 。
（3）在小车上逐渐添加重物，测出小车的总重G，测出沿斜面匀速拉动小车需要的力，计算出拉小车从A点到B点所做的功W1；计算出竖直向上将小车从水平地面提升到B点所做的功W2。以功为纵坐标，以小车总重为横坐标，建立平面直角坐标系，作出W1和W2与小车总重G的关系图像，分别如图丙中的线段a和b；
①由图像可知：用该通道斜面提升物体时的机械效率与物重 （选填“有关”或“无关”）。
②若这位母亲的质量为50kg,所坐的轮椅质量为20kg,则中年人用沿着通道斜面方向的力推轮椅匀速上坡时，力的大小为 N。组卷：1894引用：11难度：0.3
