人教版九年级全一册《第20章 电与磁》2022年单元测试卷（23）
发布：2024/4/20 14:35:0
一．选择题（每小题2分，共32分）
-
1．如图所示，闭合电磁铁开关S，条形磁铁静止在水平桌面上。下列判断正确的是（ ）
组卷：1210引用：21难度：0.7 -
2．a、b两个磁极间的磁感线分布如图所示。下列说法正确的是（ ）组卷：1360引用：20难度：0.8 -
3．在探究通电螺线管的磁场特点时，通电螺线管在某状态下的两个实验现象如图所示，其中小磁针（黑色一端为N极）静止时的指向情况如图甲所示。铁屑静止时的分布情况如图乙所示。选项图中能正确用磁感线描述这两个实验现象的是（ ）
组卷：1305引用：7难度：0.8 -
4．矩形铜线框在某磁场中的位置如图所示，ab、bc、ed和fe段都受到该磁场的作用力，下列哪两段受到该磁场的作用力方向相同（ ）组卷：1713引用：26难度：0.6 -
5．关于磁场的描述，下列说法正确的是（ ）
组卷：628引用：6难度：0.7 -
6．以下是研究电和磁的四个实验装置图，下列有关从发现到发明的描述错误的是（ ）
组卷：152引用：3难度：0.8 -
7．小明设计了一款“智能照明灯”，其电路的原理图如图所示，光线较暗时灯泡自动发光，光线较亮时灯泡自动熄灭，控制电路中，电源电压恒定，R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小。以下说法正确的是（ ）组卷：2646引用：30难度：0.5 -
8．如图是动圈式话筒的部分结构。声波使振膜左右振动，连接在振膜上的线圈也随之一起振动，切割永磁体的磁感线产生电流，此过程中（ ）组卷：524引用：12难度：0.8 -
9．大多数新冠肺炎患者会出现发热症状，已知热敏电阻的阻值随人体辐射的红外线而改变，人体温度越高热敏电阻的阻值越小。某同学据此设计了一个红外线体温安检电路。要求无人或体温低于37.3℃的人经过时仅绿灯亮，高于37.3℃的人经过时，红灯亮且电铃响起。下列设计符合要求的是（ ）
组卷：1324引用：16难度：0.4 -
10．我国高铁在节能技术上采用了再生制动方式：动车到站前先停止供电，由于惯性，动车继续向前运行，电机线圈随车轮转动并在磁场中切割磁感线产生感应电流，自动输入电网。如图所示，与我国高铁在节能技术上运用的工作原理相同的是（ ）
组卷：163引用：3难度：0.9 -
11．如图，导体AB、导线跟电流表组成闭合回路，在下列情况下磁场里的导体AB能够产生感应电流的是（ ）组卷：332引用：11难度：0.8
五、计算题（15分）
-

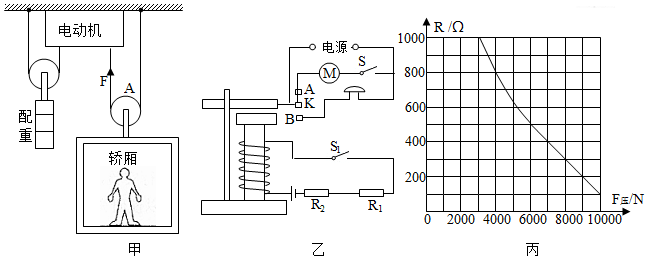

32．图甲是某小区高层住宅电梯结构的示意图，它主要是由轿厢、滑轮、配重、缆绳及电动机等部件组成，小明家住该小区某栋楼的16楼，他乘电梯从1楼匀速升到16楼用时50s,已知每层楼的高度为3m。小明重600N．轿厢重5400N，动滑轮和细绳的重力以及摩擦力均忽略不计，针对此时程，解答下列问题。
（1）拉力F的功率为多大？
（2）动滑轮A提升小明的机械效率为多少？
（3）图乙是该电梯超载自动报警系统工作原理的示意图，在工作电路中，当电梯没有超载时，触点K与触点A接触，闭合开关S，电动机正常工作，当电梯超载时，触点K与触点B接触，电铃发出报警铃声，即使闭合开关S，电动机也不工作，在控制电路中，已知电源电压为6V，保护电阻R2=100Ω，电阻式压力传感器R1的阻值随乘客压力（F压）大小变化如图丙所示，电磁铁线圈的阻值忽略不计，当电磁铁线圈电流超过0.02A时，电铃就会发出警报声，若乘客人均重为700N，该电梯最多可以乘载多少人？组卷：951引用：4难度：0.1 -
33．图甲是温度自动报警器。控制电路中，电源电压U=5V，热敏电阻R2的阻值与温度的关系如图乙所示：工作电路中，灯泡L标有“9V 0.3A”的字样，R4为电子嗡鸣器，它的电流达到某一固定值时就会发声报警，其阻值R4=10Ω，在R2温度为20℃的情况下，小明依次进行如下操作：闭合开关S1和S2，灯泡L恰好正常发光，此时R0的电功率为P0；将R1的滑片调到最左端时，继电器的衔铁刚好被吸下，使动触点与下方静触点接触：调节R3的滑片，当R3与R4的电压之比U3：U4=4：1时，电子嗡鸣器恰好能发声，此时R0的电功率为P0′，P0′：P0=4：9，已知电源电压，灯丝电阻都不变，线圈电阻忽略不计，求：
（1）灯泡L的额定功率；
（2）当衔铁刚好被吸下时，控制电路的电流；
（3）将报警温度设为50℃时，R1接入电路的阻值；
（4）工作电路的电源电压Ux。组卷：1090引用：7难度：0.4
