新人教版选修3-2《第1章 电磁感应》2016年单元测试卷（江西省宜春市万载二中）
发布：2024/4/20 14:35:0
一、选择题（每小题4分，共40分）．
-
1．利用如图所示的试验装置可以测量磁场的磁感应强度的大小；用绝缘轻质细线把底边长为L、电阻为R、质量为m的U形线框竖直悬挂在力敏传感器的挂钩上，将线框置于待测磁场中（可视为匀强磁场），线框平面与磁场方向垂直，用轻质导线在连接线框与直流电源，电源电阻不计，电动势可调，导线的电阻忽略不计；当外界拉力F作用于力敏传感器的挂钩上时，力敏传感器会显示拉力的大小为F；当线框接电动势为E1时，力敏传感器显示拉力的大小为F1；当线框接电动势为E2时，力敏传感器显示拉力的大小为F2；下列说法正确的是（ ）组卷：18引用：2难度：0.9 -
2．如图所示，矩形线圈由位置A开始下落，如果在磁场中受到的磁场力总是小于重力，则它通过A，B，C，D四个位置时（B，D位置恰使线圈面积有一半在磁场中），加速度的关系为（ ）组卷：45引用：4难度：0.7 -
3．如图所示，一带铁芯线圈置于竖直悬挂的闭合铝框右侧，与线圈相连的导线abcd内有水平向里变化的磁场下列哪种变化磁场可使铝框向左偏离（ ）组卷：223引用：15难度：0.9 -
4．如图所示，一个n匝矩形导线圈在匀强磁场中绕垂直于磁感应的轴OO’匀速运动，转动周期为T0．线圈产生的电动势的最大值为Em，则（ ）组卷：34引用：2难度：0.7 -
5．如图1所示，矩形线圈abcd位于匀强磁场中，磁场方向垂直线圈所在平面，磁感应强度B随时间t变化的规律如图2所示．以图1中箭头所示方向为线圈中感应电流i的正方向，以垂直于线圈所在平面向里为磁感应强度B的正方向，则选项图中能正确表示线圈中感应电流i随时间t变化规律的是（ ）组卷：467引用：17难度：0.9 -
6．如图是用电流传感器（电流传感器相当于电流表，其电阻可以忽略不计）研究自感现象的实验电路，电源的电动势为E，内阻为r,自感线圈L的自感系数足够大，其直流电阻值大于灯泡D的阻值，在t=0时刻闭合开关S，经过一段时间后，在t=t1时刻断开开关S．在选项图所示的图象中，可能正确表示电流传感器记录的电流随时间变化情况的是（ ）组卷：535引用：12难度：0.9
三、计算题（每小题10分，共40分）
-
17．如图所示，光滑绝缘水平桌面上放置一个U形框架aebcfd,框架两侧是对称的、足够长的轻质柔软导线，不计导线电阻，bc部分是质量为m、电阻为R、长为L的导体棒，自然悬垂在桌面的左侧．桌面上固定两个立柱，在立柱右侧的软导线上放置一根电阻为R、质量为m的金属棒MN，MN与软导线之间的动摩擦因数为μ，整个装置处于水平向左、磁感应强度为B的匀强磁场中．现将导体棒bc由静止释放，bc带动软导线一起运动，两侧软导线之间的距离保持为L不变，MNfe为矩形，各部分接触良好，不计空气阻力．
（1）判断金属棒MN中感应电流的方向；
（2）求bc棒释放瞬间的加速度大小；
（3）求bc棒所能达到的最大速度；
（4）由静止开始释放bc后的某过程中，已知MN产生的焦耳热为Q，框架克服摩擦力做功为W，求该过程中bc棒动能的增加量．组卷：61引用：2难度：0.5 -

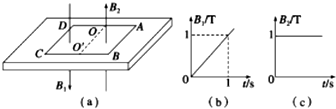

18．如图（a）所示为磁悬浮列车模型，质量M=1kg的绝缘板底座静止在动摩擦因数μ1=0.1的粗糙水平地面上．位于磁场中的正方形金属框ABCD为动力源，其质量m=1kg,边长为1m,电阻为 Ω．与绝缘板间的动摩擦因数μ2=0.4，OO′为AD、BC的中线．在金属框内有可随金属框同步移动的磁场，OO′CD区域116
内磁场如图（b）所示，CD恰在磁场边缘以外；OO′BA区域内磁场如图（c）所示，AB恰在磁场边缘以内（g=10m/s2）．若绝缘板足够长且认为绝缘板与地面间最大静摩擦力等于滑动摩擦力．
（1）若金属框固定在绝缘板上，则金属框从静止释放后，其整体加速度为多少？
（2）若金属框不固定，金属框的加速度又为多少？此时绝缘板是否静止，若不静止，其加速度又是多少？组卷：46引用：4难度：0.1
