人教版八年级上册《第5章 透镜及其应用》2020年单元测试卷（17）

一、单选题（共15小题）

• 1．关于四种光学仪器的成像情况，下列说法中正确的是（　　）

  A．放大镜成正立、放大的实像

  B．照相机成正立、缩小的实像

  C．幻灯机成倒立、放大的实像

  D．近视眼镜成正立、放大的虚像
  组卷：117引用：38难度：0.9

  解析

• 2．如图所示，是在一些交通要道路口、银行等公共场所安装的两种电子监控器。它们主要由两部分组成，一部分为光学系统，另一部分为光电转换系统。光学系统收集被监控区域内的景物信息。光电转换系统把光信号转换成电信号，输送到监控中心，实现间接监控的目的，其光学系统的工作原理相当于（　　）

  A．平面镜成虚像	B．凸透镜成实像
  C．显微镜	D．凸透镜成虚像
  组卷：145引用：51难度：0.9

  解析

• 3．如图所示，下列透镜中哪些是凸透镜（　　）


  A．1、2、3

  B．4、5、6

  C．1、3、5

  D．2、4、6
  组卷：790引用：21难度：0.9

  解析

• 4．如图所示，小聪同学在“探究凸透镜成像规律”实验时，烛焰在光屏上成了一个清晰的像，下列说法正确的是（　　）

  A．利用这一成像规律可制成幻灯机

  B．要使光屏上烛焰的像变小，只须将蜡烛靠近凸透镜

  C．实验中，蜡烛越烧越短，光屏上烛焰的像向上移动

  D．为了便于从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板
  组卷：7563引用：47难度：0.9

  解析

• 5．如图中画出了光线通过透镜（图中未画出）的情形．其中凸透镜是（　　）

  A．

  B．

  C．

  D．
  组卷：290引用：7难度：0.7

  解析

• 6．以下光学仪器或元件中，对光起发散作用的是（　　）

  A．潜望镜

  B．平面镜

  C．凸透镜

  D．凹透镜
  组卷：386引用：48难度：0.9

  解析

• 7．物体离凸透镜22厘米时，能在光上屏上得到一个清晰的倒立缩小的像，则下列判断正确的是（　　）

  A．如果物距小于11厘米时，一定不能成实像

  B．如果物距等于11厘米时，一定成放大的实像

  C．如果物距大于11厘米时，一定成放大的实像

  D．改变物距，当像距为22厘米时，在光屏上得到的是放大的像
  组卷：823引用：14难度：0.5

  解析

三、实验题（共3小题）

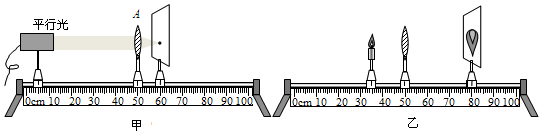

• 21．小华进行“探究凸透镜成像规律”的实验。如图所示，实验桌上备有带支架的蜡烛、光屏、两个焦距不同的凸透镜A和凸透镜B、平行光光源（接通电源后可发出平行光）、光具座等器材。

  （1）小华首先测量凸透镜A的焦距：将凸透镜A固定在光具座上50cm刻线处，平行光光源发出平行于透镜主光轴的平行光照射到凸透镜A上，在透镜另一侧移动光屏直到光屏上的光斑最小，如图甲所示，凸透镜A的焦距f₁=

  cm；
  （2）如图乙所示，保持凸透镜A位置不变，将点燃的蜡烛放在光具座上35cm刻线处时，移动光屏，在光屏上可以得到烛焰倒立、放大的

  像（选填“虚”、“实”）；此成像特点常应用在

  （选填“放大镜”、“照相机”或“幻灯机”）上；
  （3）保持蜡烛位置不变，小华用焦距为f₂的凸透镜B替换凸透镜A，将凸透镜B固定在光具座上50cm刻线处。通过移动光屏，在光屏上得到烛焰倒立、缩小的像。由此现象可以判断：凸透镜A和凸透镜B的焦距大小关系为f₁

  f₂（选填“小于”或“大于”）。
  组卷：120引用：3难度：0.3

  解析

四、计算题（共1小题）

• 22．如图所示，物体AB经凸透镜折射后所成像为A′B′，已知AB的高为h₁，物距u,像距v,试用h₁、u、v表示像高h₂。

  组卷：320引用：12难度：0.5

  解析
