人教新版九年级上册《第19章 生活用电》2018年单元测试卷（4）

一、单项选择题（每小题3分，共30分）

• 1．发现正在使用的电器突然冒烟起火，首先应（　　）

  A．用水浇灭	B．切断电源
  C．找湿被子盖住	D．找灭火器灭火
  组卷：212引用：2难度：0.7

  解析

• 2．某家庭电路如图所示，下列说法正确的是（　　）

  A．家庭电路用直流供电	B．家庭电路电压为36V
  C．灯泡L1和L2串联	D．开关S2位置接错
  组卷：705引用：10难度：0.9

  解析

• 3．如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光。若电路中只有一处故障，则（　　）

  A．电热水壶所在电路的b、c间断路

  B．插座的接地线断路

  C．电路的c、d间导线断路

  D．电路的a、b间导线断路
  组卷：4608引用：35难度：0.7

  解析

• 4．下列做法符合节能或安全用电要求的是（　　）

  A．高压输电线下放风筝

  B．夏天用空调时，始终把温度调到最低

  C．空气开关跳闸后，不排除故障就直接合上

  D．发现有人触电，不能用手直接去拉触电者身体
  组卷：128引用：3难度：0.7

  解析

• 5．家庭电路中的保险丝熔断了，以下原因中不可能的是（　　）

  A．家庭中用电器的总功率过大

  B．电灯开关中的两根导线相碰

  C．保险丝的规格不合适，熔断电流太小

  D．插头中的两根导线相碰
  组卷：1725引用：42难度：0.9

  解析

三、作图与简答题（第15题3分，第16题4分，第17题4分，共11分）

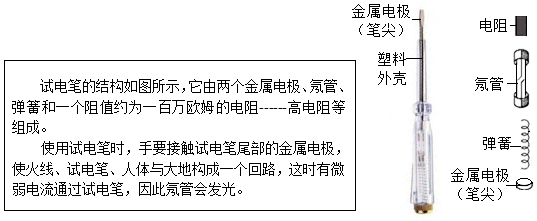

• 16．使用试电笔时，人体通过试电笔与火线相连，为什么没有触电事故发生呢？阅读如图资料请你在小组合作交流时给有疑惑的同学讲解其中的道理。

  组卷：655引用：6难度：0.5

  解析

• 17．新建楼房的用电线路中通常装有空气开关和漏电保护器，它们在电路中分别起什么作用？
  组卷：470引用：8难度：0.5

  解析
