人教新版九年级全册《第16章 电压 电阻》2018年单元测试卷（2）

一、选择题

• 1．滑动变阻器是通过改变什么因素而改变电路中的电流的（　　）

  A．电阻丝的横截面积	B．电阻丝的温度
  C．电阻丝在电路中的长度	D．电阻丝的材料
  组卷：200引用：6难度：0.9

  解析

• 2．如图所示，电源电压保持不变。当闭合开关后，滑动变阻器的滑片向左移动的过程中（　　）

  A．电流表示数变小，电压表示数变大，灯泡变亮

  B．电流表示数变大，电压表示数变大，灯泡变暗

  C．电流表示数变大，电压表示数变小，灯泡变亮

  D．电流表示数变小，电压表示数变小，灯泡变暗
  组卷：635引用：11难度：0.7

  解析

• 3．下图是小李同学在某次测量中连接的实物图，以实物图为根据画出的电路图，其中正确的是（　　）

  A．

  B．

  C．

  D．
  组卷：2306引用：9难度：0.9

  解析

• 4．如图所示，A为导线，BM、CN为两根相同的电阻丝，下列说法不正确的是（　　）

  A．S和A接触，P向右移动灯泡变暗

  B．S和B接触，P向右移动灯泡亮度不变

  C．S和C接触，P向左移动灯泡变亮

  D．S和C接触，P无论怎样移动灯泡亮度不变
  组卷：1027引用：14难度：0.7

  解析

• 5．如图所示电路，闭合开关S，两灯均正常发光，下列说法中正确的是（　　）

  A．电压表测的是电源电压

  B．通过a的电流大于通过c点的电流

  C．电压表测的是c点的电压

  D．通过a点的电流等于通过c点的电流
  组卷：28引用：3难度：0.9

  解析

• 6．关于电路和电流，下列说法正确的是（　　）

  A．电路中电子定向移动的方向就是电流的方向

  B．马路两旁的路灯，晚上同时亮，早晨同时灭，他们是串联的

  C．开关没有闭合的电路，有电压，一定没有电流

  D．串联电路各个用电器两端的总电压之和可能大于电源电压
  组卷：37引用：2难度：0.8

  解析

• 7．如图所示，其中电压表测量L₂两端电压的是（　　）

  A．

  B．

  C．

  D．
  组卷：60引用：5难度：0.9

  解析

• 8．一段由若干股组成的铜芯线，当抽去它其中的几股后，这段铜芯线的电阻将（　　）

  A．变大

  B．变小

  C．不变

  D．无法确定
  组卷：55引用：6难度：0.9

  解析

• 9．质量相等的铜丝和铝丝，它们的横截面积相等，温度一定时，则二者电阻大小比较（　　）

  A．铜丝电阻较大

  B．铝丝电阻较大

  C．铜丝和铝丝电阻可能一样大

  D．无法判断谁的电阻较大
  组卷：29引用：15难度：0.7

  解析

三、解答题（共6小题，每小题3分，共10分）

• 27．物理实验非常重要，实验中仪器的读数是必不可少的。

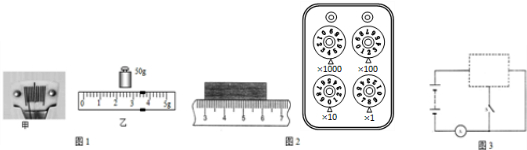

  （1）用托盘天平测量铜块质量时，当把铜块放入左盘，右盘加入砝码后天平的指针静止在如图1甲所示位置，实验小组经讨论认为有两种调节横梁平衡办法：
  A、向右调节螺母使横梁平衡       B、向右移动游码使横梁平衡。
  你认为



  （选填“A”或“B”）办法是正确的。
  正确操作后当右盘所加砝码和游码位置如图1乙所示时天平平衡，则该铜块的质量为



  g。
  （2）请你读出图2所示的测量工具的示数，并把它们填写在下面的横线上。木块的长度为



  cm；电阻箱的示数是



  Ω。
  （3）如图3所示，电源电压为4伏且保持不变，虚线框内的电路中接有两个阻值均为R的电阻，当开关S由闭合到断开时，电流表的示数减少了0.5安。试在虚线框内画出电阻的一种可能的连接电路图，并标出相应的R值。
  组卷：10引用：2难度：0.5

  解析

• 28．小伟在探究电流与电阻关系的实验中，采用了如图1所示的电路图，实验中他选用的定值电阻分别是5Ω、10Ω、15Ω，电源由两节新的干电池组成，滑动变阻器的阻值范围是0∼15Ω。
  （1）请按照电路图并选择合适的量程，用笔线代替导线将图3中的实物连接完整；
  （2）依据你所连接的电路说明：开关闭合前，滑动变阻器的滑片应滑至

  端（选填“C”或“D”）；
  （3）实验中每次更换电阻、闭合开关后，首先应调节滑动变阻器，保持电压表读数不变，然后再记录电流表的示数；
  （4）某次实验中电流表、电压表的示数如图2所示，根据你前面选择的量程，则电流表的示数是

  A，电压表的示数是

  V。

  组卷：34引用：1难度：0.5
