教科版九年级上册《第3章 认识电路》2020年单元测试卷（四川省遂宁市安居一高）

一、选择题（每题5分，共50分

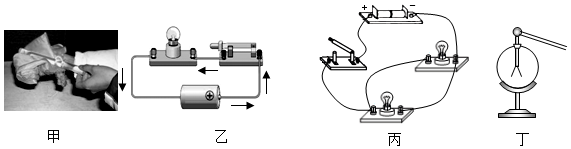

• 1．有关的电路连接图和电现象的说法，正确的是（　　）

  A．甲图中，玻璃棒和丝绸摩擦时，玻璃棒带负电

  B．乙图中，在闭合回路中电源的外部电流总是从电源正极流向负极

  C．丙图中，两个小灯泡是串联关系

  D．丁图中，验电器的金属箔片张开，是因为异种电荷相互排斥
  组卷：28引用：1难度：0.8

  解析

• 2．电视机的显像管工作时，其尾部高温电热丝发射出电子，电子在电场的作用下不断冲向荧光屏，刺激屏上的荧光粉发光。这时显像管中的电流方向是（　　）

  A．由电热丝到荧光屏	B．由荧光屏到电热丝
  C．没有电流	D．电流方向不能确定
  组卷：306引用：25难度：0.9

  解析

• 3．已知有三个小球，A与毛皮摩擦过的橡胶棒相吸引，A和B相排斥，B和C相吸引，则C的带电情况是（　　）

  A．带正电	B．带负电
  C．带正电或不带电	D．带负电或不带电
  组卷：87引用：10难度：0.7

  解析

• 4．如图所示，开关S闭合后，会出现的现象是（　　）

  A．L1与L2都亮	B．L1亮，L2不亮
  C．L1不亮，L2亮	D．L1与L2都不亮
  组卷：1050引用：10难度：0.7

  解析

二、填空题（每空4分，共32分）

• 13．如图所示的电路中，要使R₁、R₂串联，应闭合的开关是

  ；要使R₁、R₂并联，应闭合的开关是

  ，（选填“S₁”、“S₂”、“S₃”）；该电路中干电池供电时将

  能转化为电能。
  组卷：2525引用：45难度：0.7

  解析

三、作图题（18分）

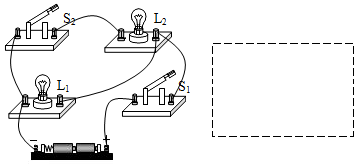

• 14．根据如图所示的实物图，在虚线方框内画出对应的电路图（必须画在虚线框内）。
  组卷：384引用：11难度：0.6

  解析
