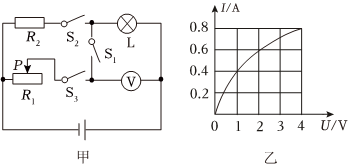

（2025•奎文区二模）在如图甲所示的电路中，定值电阻R₂的阻值为5Ω，若只闭合S₁和S₂时，电压表的示数为4V。若只闭合S₁和S₃，滑动变阻器R₁的滑片P位于中点时，电压表的示数为2V。图乙是电路中额定电压为4V的小灯泡的I-U关系图象，下列说法正确的是（　　）

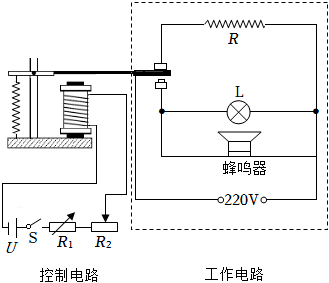

（2025•富民县三模）如图所示为某智能烘干机的简化电路原理图，其工作电路由电压为220V的电源、阻值为44Ω的电热丝R、红灯L和蜂鸣器组成；控制电路由电源U=6V、电磁铁（线圈电阻忽略不计）、开关S、热敏电阻R₁，和滑动变阻器R₂组成；R₁的阻值随温度变化的关系如下表所示。当控制电路电流I≥0.05A时，衔铁被吸合，电热丝R停止工作，同时红灯亮蜂鸣器响，发出报警信号，表明烘干机内温度过高。下列说法正确的是（　　）

温度/℃	90	80	66	60	50	46	40	36	35
R/Ω	10	20	40	50	70	80	100	120	130

（2025•深圳三模）小明家有一个电磁挂件，其关键部件就是一个铁块A和电磁铁，如图所示，电磁铁放置在竖直固定的玻璃板右侧，接通电源后，电磁铁可将铁块A吸附在玻璃板上保持静止。
（1）画出铁块A受到摩擦力f的示意图（力的作用点已标出）；
（2）用“N”“S”标出电磁铁右端的极性。

（2025•苏州）如图是控制车辆进出的电动闸门设计图。抬杆AB质量分布均匀，长度为3m,重为20N，在最右端B点处悬挂一重为25N的铁柱，B点到支点O的距离为0.6m。开关S闭合后，调节滑动变阻器使抬杆AB处于水平静止状态。（忽略支点O处的摩擦）
（1）电磁铁上端为（N/S）极；
（2）此时电磁铁对铁柱的吸引力为N；
（3）要使抬杆A端从图示位置向上抬起，滑动变阻器的滑片P应向端移动。

（2025•阿城区二模）如图所示，闭合开关，通电螺线管的右端是（选填“N”或“S”）极，此时在水平桌面上的条形磁体仍处于静止状态，条形磁体受到向（选填“左”或“右”）的摩擦力。

（2025•安徽）图示电路中，电源电压保持不变，R₁、R₂均为定值电阻，其中R₁=10Ω。闭合开关S，电流表的示数为0.20A，通电10s整个电路共产生6J的热量，则电阻R₂产生的热量为 J。

（2025•江西）“中国天眼”是目前地球上最大的通过接收波来探索宇宙的仪器，接收的这种波在真空中的传播速度c约为m/s。

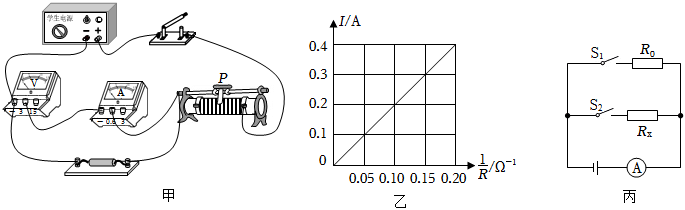

（2025•莱芜区三模）小明用如图甲所示电路探究“电流与电阻的关系”。

（1）小明发现甲图连接的电路有一处错误，请在接错的那一根导线上打“×”，并用笔画线代替导线画出正确的连接；
（2）故障排除后，闭合开关，发现电流表没有偏转，电压表有较大偏转，故障可能是；
（3）依次接入定值电阻，调节滑动变阻器的滑片使定值电阻两端电压相同，记下电流表读数，绘出电流I与电阻倒数变化的图像如图乙所示，根据图像可得到的结论是；
（4）某同学要测量一未知电阻R_x的阻值，但电压表已损坏，于是找来一个已知阻值的定值电阻R₀，并设计了如图丙所示的电路（电源电压保持不变）。步骤如下：
①按照设计的电路图连接电路：
②断开S₂，闭合S₁记录电流表示数为I₁；
③断开S₁，闭合S₂记录电流表示数为I₂；
则未知电阻的阻值R_x=（用已知和测量的物理量的符号表示）。

（2025•开福区校级三模）4月28日上午，长沙湘江兴联路大桥正式通车试运行，为“一江两岸”协同发展按下“加速键”。如图所示，该大桥的主桥长4.96km。一辆总质量为2t的汽车以54km/h匀速通过这一桥段时，轮胎与桥面总接触面积为0.04m²，受到的阻力为车重的0.1倍。求：（取g=10N/kg,计算结果均只保留整数）
（1）汽车通过主桥长的时间为多少s？
（2）汽车通过主桥长时对桥面的压强为多少Pa？
（3）汽车通过主桥长时发动机牵引力做功的功率为多少W？

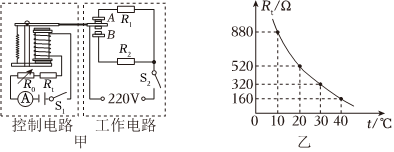

（2025•湖南）为预防“倒春寒”对种子萌发的影响，科技小组为学校的育种温室设计了如图甲所示的温控电路。整个温控电路位于温室内，且当温室内温度低于20℃时启用。其控制电路的电源电压恒定，R₀为变阻器，热敏电阻R_t的阻值随温度变化的关系如图乙所示，电磁铁线圈电阻忽略不计。工作电路有高温和低温两个挡位，低温挡位可使温室内降温比较平缓，R₁、R₂均为加热电阻。已知通过电磁铁线圈的电流大于或等于25mA时，衔铁被吸下，与触点A分开，接通触点B。通过电磁铁线圈的电流小于或等于20mA时，衔铁被弹回，与触点B分开，接通触点A。

（1）调好R₀的阻值，闭合开关S₁、S₂，电磁铁上端磁极为 极；R_t的温度升高，电磁铁磁性强弱如何变化？；
（2）将控制电路中R₀阻值调为480Ω，可使温室内达到允许的最高温度30℃，达到时衔铁刚好被吸下，求控制电路的电源电压；
（3）工作电路要求：高温挡功率需在800～1200W之间，低温挡功率需在100～200W之间。已知实验室只有阻值大小为20Ω、50Ω、200Ω、300Ω的加热电阻各一个，不考虑温度对加热电阻阻值的影响，则R₂应选用哪一个加热电阻（写出必要的计算过程）。
