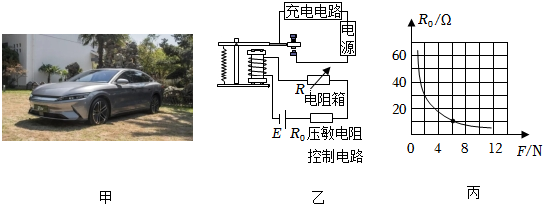

国产新能源汽车“比亚迪•汉EV”深受消费者青睐，盈盈家也购买了一辆，如图甲所示，同时安装了充电桩把交流电转换为直流电给车充电。相比其他新能源车，它具有续航里程长、充电速度快的优点。在2023年4月30日，盈盈的妈妈驾驶该车在昆磨高速路上以108km/h的速度匀速行驶了5km,所受到的阻力为2700N，求：（不计电磁铁线圈的阻值，g=10N/kg）
（1）当该电车在平直公路上以30m/s的速度匀速直线行驶时，其牵引力做功的功率大小。
（2）该小汽车电池的容量为80kW•h,从完全没电到充电至70%的电量，在额定状态下工作需要多长时间？
（3）为了使用安全，只有充电插头和插座间的压力大于或等于F0时，充电电路才能接通。其原理如图乙所示：控制电路中电流I≥50mA时，衔铁吸下，充电电路接通。电阻箱接入电路的电阻R=90Ω，图丙是压敏电阻阻值随压力变化的关系图像，若电池电压E=5V，则F0为多大？
| 落地式充电桩 | |
| 额定输入电压：220V交流 | 额定输出电压：500V直流 |
| 额定输入电流：100A交流 | 额定输出电流：40A直流 |
| 防护等级：IPS4 | 使用环境：室外 |
【考点】电磁继电器在实际生活中的应用．
【答案】（1）牵引力做功的功率大小为81kW；
（2）在额定状态下工作需要2.8h；
（3）F0为6N。
（2）在额定状态下工作需要2.8h；
（3）F0为6N。
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2024/7/1 8:0:9组卷：148引用：1难度：0.7
相似题
-
1．（双选）如图所示，是一种温度自动报警器的原理图。制作水银温度计时，在玻璃管的两端分别封入一段金属丝。电池的两极分别与金属丝相连，当温度达到与电池正极相连的金属丝下端所指的温度时，电铃就响起来，发出报警信号。下列说法正确的是（ ）发布：2024/12/21 8:0:2组卷：87引用：1难度：0.7 -
2．阅读短文，回答问题。
观光电梯
电梯是一种用于多层建筑乘人或载物的运输工具。电梯的结构示意图如图1所示。电梯轿厢和配重分别挂在主电动机的两侧，在电梯空载时，轿厢总重和配重的重力基本相等。满载上升时，主电动机利用与钢丝绳之间的摩擦提供动力，驱动轿厢。
某观光电梯其相关参数如上表。为了安全，电梯设置了超载自动报警系统，其工作原理如图2所示。控制电路的电源电压U为12V，压力传感器的电阻R与所受人或货物对它的压力F的关系图像如图3所示，电磁继电器阻值可忽略。当电流大于0.1A时，会启动警报系统，同时无论如何按压运行控制器，电动机均不转动。此外，电梯需经常保养，“运行频次比ω”是电梯养护的重要指标，ω一般用电梯每天平均待机时间与运行时间之比来表示。额定电压/V 220 额定运行功率/kW 25 额定待机功率/kW 1 最大载重/N 轿厢质量/kg 500
（1）为便于观光，电梯的外壁采用玻璃材料，主要是因为玻璃有较好的 性。该观光电梯配重的重力约为 N．（g取10N/kg）
（2）下列有关该电梯的说法中，正确的是 。
A．主电机与钢丝绳之间的摩擦为有害摩擦
B．超载自动报警系统中电磁铁的右端为S极
C．电梯满载上行时，电动机需顺时针转动
D．报警电铃的工作原理是电磁感应
（3）根据题意，补全图3中超载自动报警系统中的受控电路。（要求导线不相交）
（4）当电梯的载重量为2000N时，R0与R功率之比为1：2，此时R的功率是 W．该电梯的最大载重量为 N．若电梯上升时载重临近最大载重，则电梯在 （选填“启动”或“停止”）时容易引起误报。
（5）该商业大厦每天营业时间为12h,设电梯均在额定功率下工作。经测算，该观光电梯平均每天耗电72kW•h,则该观光电梯的“运行频次比”ω=。
发布：2024/10/31 8:0:1组卷：817引用：2难度：0.3 -
3．如图是由电磁铁P等构成的空气开关原理图，下列说法正确的是（ ）发布：2024/11/6 8:0:1组卷：31引用：0难度：0.9
