小明和小亮进行“伏安法测电阻”的实验

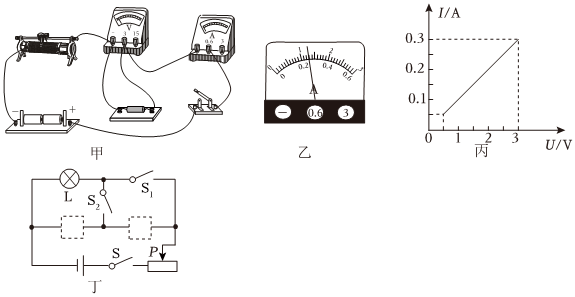

（1）小明连接好如图甲所示的电路（电源电压恒为3V），开关闭合前，应将滑动变阻器的滑片移动到变阻器的 最右端最右端（选填“最左端”或“最右端”）；实验中滑动变阻器除了保护电路，还有 改变电阻的电压和电流改变电阻的电压和电流作用。
（2）闭合开关后，发现无论怎样移动变阻器的滑片，电流表始终没有示数，电压表示数接近电源电压，产生这种现象的原因可能是定值电阻 断路断路（选填“短路”或“断路”）。
（3）电路故障排除后，闭合开关，移动变阻器的滑片到某一位置时，电流表的示数如图乙所示，此时的电流为 0.260.26A；改变变阻器滑片的位置进行多次测量，并根据所测数据绘制的电流与电压关系的图像如图丙所示，则被测电阻的阻值为 1010Ω，多次测量的目的是 减小误差减小误差。
（4）小亮利用已知阻值的定值电阻R0和电流表设计了如图丁所示的电路，测量出了小灯泡L（额定电压为U额）的额定功率。
①请在图丁中的虚线框内填入对应的电路元件符号；
②闭合开关S和S1，断开S2，移动变阻器的滑片，使电流表示数为 U额R0U额R0；
③闭合开关S和S2，断开S1，保持变阻器滑片的位置不动，读出电流表的示数I；
④小灯泡的额定功率P额=U额×（I-U额R0）U额×（I-U额R0）。（均用物理量符号表示）
U
额
R
0
U
额
R
0
U
额
R
0
U
额
R
0
【答案】最右端；改变电阻的电压和电流；断路；0.26；10；减小误差；；U额×（I-）
U
额
R
0
U
额
R
0
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2024/5/27 8:0:10组卷：307引用：1难度：0.5
相似题
-
1．小海进行“测量小灯泡正常发光时的电阻”实验时，观察到小灯泡额定电压为2.5V，题图甲所示是已连接的部分实验电路。
（1）请将题图甲电路连接完成，要求滑片向左移，灯泡变亮。
（2）闭合开关，小海缓慢移动滑片P，同时观察电压表示数的变化。当电压表的示数如题图乙所示时，读数为；为测量小灯泡正常发光时的电阻，滑片P应向（选填“左”或“右”）端移动；若小灯泡正常发光时，电流表示数为0.3A，电阻为Ω。（保留一位小数）
（3）小珠为测量另一个小灯泡的额定功率，设计了如题图丙所示电路图，实验步骤如下：
（已知定值电阻阻值为R0，小灯泡额定电压为Um）
①闭合开关S、S1，调节滑动变阻器滑片使电流表示数为，小灯泡正常发光；
②保持滑片位置不动，闭合开关S、S2，记录电流表示数为I，此时流过小灯泡电流为；
③求得小灯泡额定功率P=。（请结合物理量符号Um、R0、I完成以上三个填空）发布：2024/8/8 8:0:9组卷：66引用：3难度：0.5 -
2．圆圆在做“测量小灯泡的电功率”的实验，如图甲，小灯泡的额定电压为2.5V。
（1）闭合开关，移动滑片，使电压表的示数为 V，小灯泡正常发光，若此时电流表的示数是0.3A，请帮她算出小灯泡的额定功率是 W。
（2）她想利用本实验装置来探究电流与电压的关系，你认为她 （选填“能”或”不能”）探究实验，理由是 。
（3）她想创新，设计了如图乙所示的电路，小灯泡的额定电压为2.5V，R为阻值等于10Ω的定值电阻。测量过程如下：
①闭合开关S和S1，断开S2，调节滑动变阻器的滑片，当电流表的示数为 A时，小灯泡正常发光；
②保持滑动变阻器的滑片位置不变，将开关S1断开，S和S2闭合，读出电流表的示数为I；
则小灯泡的额定功率表达式P额=（用已知量和测量量表示）。
（4）她接着又设计了如图丙所示的电路测量Rx的电阻：
①闭合开关S，把开关S1，拨至a处，把滑片P移动到某一位置，记下电压表示数U；
②将开关S1，拨至b处，保持滑片的位置不变，记下电压表示数U′；
则Rx的阻值的表达式：Rx=。发布：2024/8/2 8:0:9组卷：13引用：1难度：0.5 -
3．如甲图所示，小明同学想做“测量小灯泡的额定电功率”实验。实验器材：电源（电压恒为6V）、小灯泡标有“U额*W”字样。他在实验中发现电压表坏了，于是它增加了一个已知阻值的定值电阻R0和两个开关，设计了如乙图所示的电路，也顺利的测出了灯泡的额定功率。
实验步骤：
①只闭合开关S、，调节滑动变阻器滑片P，使得电流表示数为 （用字母表示），此时灯泡正常发光；
②只闭合开关S、，使滑动变阻器滑片P （填“向左移动”“向右移动”或“保持不动”），记下电流表的读数为I；
③小灯泡额定功率的表达式 （用字母U额、R0、I表示）。发布：2024/10/13 0:0:1组卷：589引用：2难度：0.5
