小聪做“测量小灯泡电功率”实验，灯泡上标有“2.5V”字样，其中电源为两节新干电池。
（1）用笔画线代替导线将甲图连接完整，要求：当滑片P向右滑动时，灯泡变亮；
（2）电路连接正确且无故障，闭合开关，两电表示数如图乙所示，电压表的示数为 2.72.7V，要测量小灯泡的额定功率，此时应将滑动变阻器的滑片向 左左调节；
（3）调整后继续实验，数据如下：小灯泡的额定功率为 0.80.8W；如果要考虑电压表分电流，此时电功率测量值比真实值 偏大偏大（选填“偏大”或“偏小”）。
| 次数 | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 电压/V | 0.3 | 0.5 | 1.0 | 1.5 | 2.0 | 2.5 | 2.8 |
| 电流/A | 0.12 | 0.16 | 0.21 | 0.26 | 0.30 | 0.32 | 0.33 |
R=
U
I
R=
（原理）也可测出小灯泡正常工作时的电阻。U
I
（5）该同学还想利用此电路探究“电流与电阻的关系”，他分别用5Ω、10Ω、15Ω和20Ω的定值电阻替换小灯泡，并控制定值电阻两端电压始终为1.5V，则要完成实验，所用滑动变阻器的最大阻值不小于
20
20
Ω。【考点】伏安法测量小灯泡的电功率．
【答案】2.7；左；0.8；偏大；R=；20
U
I
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2024/5/16 8:0:9组卷：16引用：1难度：0.5
相似题
-
1．小明做“测定小灯泡的电功率”实验时，所用器材有2节干电池、额定电压为2.5V的小灯泡、滑动变阻器、电表、开关和导线。如图甲是小明没有连接完的实物电路。
（1）请用笔画线代替导线，将缺少的导线接好。
（2）若小明连好电路闭合开关，发现小灯泡不亮，但电流表有示数。接下来应进行的操作。
A．更换开关 B．更换小灯泡
C．检查电路是否断路 D．移动滑动变阻器滑片，观察小灯泡是否发光
（3）实验中移动滑片P使小灯泡正常发光，电流表示数如图乙所示，则小灯泡的额定电流为A，额定功率为W。
（4）小明在实验时使用了旧电池，实验中发现，即使不移动滑片，灯泡的亮度也逐渐变暗。小明猜想：“灯泡逐渐变暗是因为电池输出电压变小了”，请设计一简单的实验帮助小明检验他的猜想。
①主要器材：旧电池、导线、灯泡、；
②简要做法：。发布：2026/1/31 3:0:2组卷：15引用：1难度：0.1 -

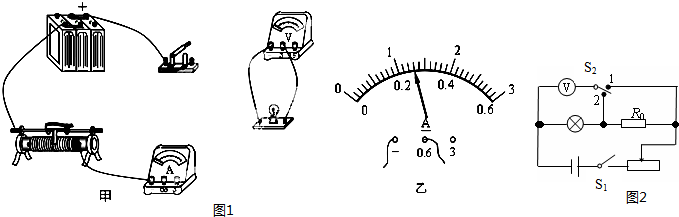

2．一只小灯泡的额定电压为2.5V，正常发光时的电流约为0.3A．小雨同学想测量这个小灯泡的额定功率，实验室中有如下器材：一个电压表、一个电流表、一个开关，电压为6V的电源，滑动变阻器，导线若干。
（1）请你用笔画线代替导线，将电路图甲连接完整。
（2）电路正确连接后，闭合开关，发现小灯泡不亮，电流表无示数，电压表有示数，出现这一故障的原因可能是。
（3）利用所给器材，该实验装置（选填“能”或“不能”）用来验证欧姆定律中的电流与电压的关系。
（4）完成上述实验后，小雨用了一个已知阻值为R0的电阻和一个单刀双掷开关，借助部分现有的实验器材，设计了如图2所示的电路，也测出了灯泡的额定功率。请完成下列实验步骤：
①闭合开关Sl，将S2拨到触点（选填“1”或“2”），移动滑片，使电压表的示数为V；
②再将开关S2拨到触点（选填“1”或“2”），保持滑片的位置不动，读出电压表的示数U；
③灯泡额定功率的表达式为P额=（用已知量和测量量表示）。发布：2026/1/31 0:30:1组卷：41引用：1难度：0.5 -
3．给你电流表（0.6A、3A两挡）一个，电压表（3V、15V两挡）一个，干电池四节，开关一个，滑动变阻器（10Ω、2A）一个，导线若干，为测定额定电压为2.5V，额定功率大约为1.2W的小灯泡L的额定电功率，请完成下列任务：
（1）电压表应选用的量程为，电流表应选用的量程为。
（2）画出电路图。发布：2026/1/31 0:0:1组卷：93引用：4难度：0.3
