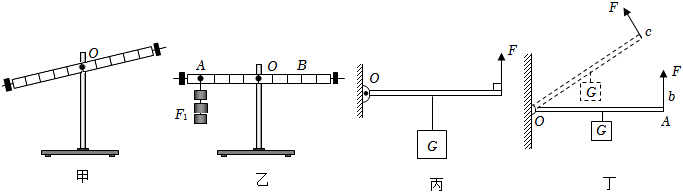

“探究杠杆的平衡条件”实验装置如图所示。
（1）如图甲所示，杠杆处于静止状态，此时杠杆 是是（填“是”或“不是”）处于平衡状态。为使杠杆在水平位置保持平衡，应向 右右（填“左”或“右”）调节螺母，这样做的目的是为方便测量 力臂，消除杠杆自重对实验的影响力臂，消除杠杆自重对实验的影响。
（2）实验中，如图乙所示，杠杆上刻度均匀，在A点挂3个钩码，要使杠杆在水平位置平衡，应在B点挂 44个相同的钩码；当杠杆平衡后，将A、B两点下方同时增加一个相同的钩码，则杠杆 左端下沉左端下沉（填“左端下沉”、“右端下沉”或“仍保持静止不动”）。
（3）给杠杆两侧挂上不同数量的钩码，移动钩码的位置，使杠杆重新在水平位置平衡。再做几次实验，实验数据如下表所示。
| 次数 | 动力F1/N | 动力臂L1/m | 阻力F2/N | 阻力臂L2/m |
| 1 | 0.5 | 0.3 | 1 | 0.15 |
| 2 | 1.5 | 0.1 | 3 | 0.05 |
| 3 | 3 | 0.1 | 1.5 | 0.2 |
F1l1=F2l2
F1l1=F2l2
（用F1、L1、F2、L2表示）。（4）在完成实验后，小辉利用杠杆平衡条件完成了老师提出的问题。如图丙所示，轻质杠杆可绕O点转动，它的中点挂有100N的重物，在杠杆右端用竖直向上的力F=
50
50
N，可使杠杆在水平位置平衡。（5）接着，小辉用一个始终与轻质杠杆垂直的力F缓慢地将杠杆逆时针转动一定角度，如图丁所示，此过程中，力F的大小将
B
B
。A、不变
B、变小
C、变大
D、无法确定
【答案】是；右；力臂，消除杠杆自重对实验的影响；4；左端下沉；F1l1=F2l2；50；B
【解答】
【点评】
