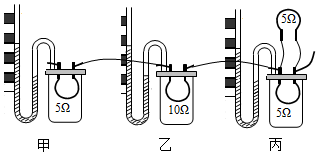

如图是探究“电流通过导体时产生热量的多少与哪些因素有关”的实验装置，三个密闭容器内的电阻如图所示（R甲=5Ω、R乙=10Ω、R丙=5Ω），三个容器串联，在丙容器的外部将一个5Ω的电阻和R丙并联。本装置中我们可以通过观察 U形管两侧液面高度差U形管两侧液面高度差来反映电阻丝上产生的电热，这种实验方法叫 转换法转换法（填“控制变量法”或“转换法”）。通电后，想要比较电热和电阻的关系，我们可以选取 甲、乙甲、乙两个装置来比较：想要比较电热和电流的关系，我们可以选取 甲、丙甲、丙两个装置来比较；在通电相同时间下，三个容器中产生的热量之比为 4：8：14：8：1。
【答案】U形管两侧液面高度差；转换法；甲、乙；甲、丙；4：8：1
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2024/6/28 8:0:9组卷：150引用：2难度：0.5
