小金利用光具座研究凸透镜成像的规律。

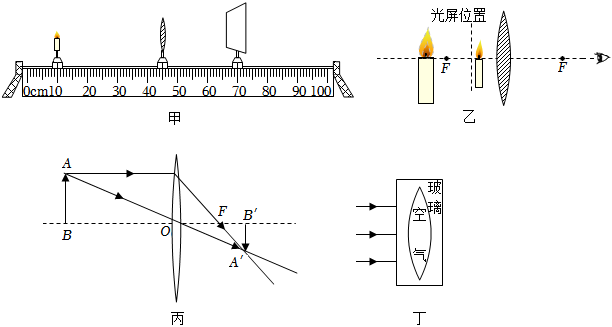

（1）当小金将三个元件移动到图甲图示位置时，光屏中心出现了清晰的像，则光屏上像的性质为 倒立、缩小的实像倒立、缩小的实像。
（2）在（1）的基础上，保持凸透镜不动，将蜡烛移至20cm刻度处，若仍要在光屏上得到清晰的像，应进行的操作是 将光屏适当向右移动，直至光屏上出现清晰的像将光屏适当向右移动，直至光屏上出现清晰的像。
（3）若实验中用发绿光的F字形作光源，也恰好在图示位置，光屏上有清晰的F字形的像，此时，将光源换成大小和形状都相同、发红光的F字形，要在光屏上得到清晰的像，理论上应将光屏向 右右（选填“左”或“右”）移到合适位置，这是因为凸透镜对红光的偏折能力更 弱弱（选填“强”或“弱”）。
（4）如图乙，再次将点燃的蜡烛置于凸透镜的焦点以内，人眼观察到其放大的像，为了观察到这时所成的像，眼睛和蜡烛应该在凸透镜的 异异（选填“同”或“异”）侧。若将一不透明的光屏置于图中虚线处，则人眼观察到烛焰的像 AA。
A．没有变化
B．会被遮挡
C．能成在光屏上
D．亮度变暗
（5）如图丙所示是物体AB经凸透镜成像原理示意图，当AB沿主光轴远离镜头时，则物体上A点的像A'会沿 BB。
A．A′O方向移动
B．A′F方向移动
C．水平向右移动
D．水平向左移动
（6）保持蜡烛和凸透镜位置不变，小金换了个凸透镜继续实验，并使透镜光心、蜡烛焰心和光屏中心三者高度相同，但在透镜右侧无论怎样移动光屏都无法在屏上成像（光具座足够长），请你帮助小金分析产生此现象的原因 更换的凸透镜的焦距大于或等于35cm更换的凸透镜的焦距大于或等于35cm。
（7）完成上述实验后小金发现了一个中空的平行玻璃砖，中空部分的形状犹如一个凸透镜，如图丁所示。如果有一束平行光从左侧垂直入射玻璃砖，从右侧出射之后，是 发散发散（选填“会聚”或“发散”）光束。
【考点】探究凸透镜成像规律．
【答案】倒立、缩小的实像；将光屏适当向右移动，直至光屏上出现清晰的像；右；弱；异；A；B；更换的凸透镜的焦距大于或等于35cm；发散
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2024/7/21 8:0:9组卷：23引用：1难度：0.5
