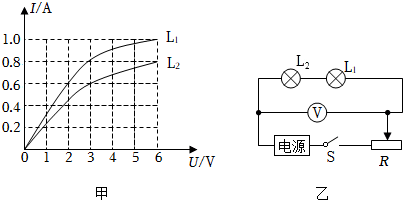

L1、L2是额定电压均为6V的小灯泡，其电流与电压的关系如图甲所示。图乙中R是“30Ω 1A”的滑动变阻器。
（1）L1正常发光时的电阻值；
（2）求把L1、L2并联在6V电源下，电路中消耗的总电功率；
（3）按图乙所示把L1、L2连接在另一恒定电源上，在不损坏电路元件的情况下进行如下操作：当滑片P移至某一位置时，使其中一盏灯正常发光，此时滑动变阻器消耗的功率为P1；当滑片P移至另一点时，电压表示数变化了4V，此时滑动变阻器消耗的功率为P2，且P1：P2=8：9。求变阻器阻值变化范围。
【答案】（1）L1正常发光时的电阻值6Ω；
（2）求把L1、L2并联在6V电源下，电路中消耗的总电功率10.8W；
（3）变阻器阻值变化范围是10Ω～20Ω。
（2）求把L1、L2并联在6V电源下，电路中消耗的总电功率10.8W；
（3）变阻器阻值变化范围是10Ω～20Ω。
【解答】
【点评】
