为验证奥斯特实验,小明从实验室借了一枚小磁针。

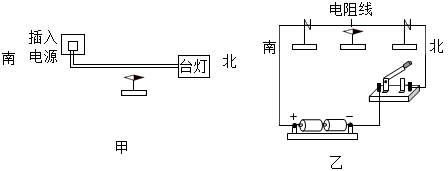

他把通电的台灯(220V 0.3A)上的导线移到小磁针的正上方,沿南北方向靠近小磁针放置(如图甲所示),结果发现小磁针并未发生偏转。带着疑问,小明与同学讨论小磁针不偏转的原因,共有两种猜想.
猜想一:可能是台灯有两根导线,其中的电流方向相反,产生的磁场相互抵消。
猜想二:可能是台灯导线中的电流小,产生的磁场太弱,不足以使小磁针偏转。
接着,它们又设计了如下实验进行探究,如图乙,用两节干电池(3V)和一段电阻丝(12Ω)串联,闭合开关后发现小磁针发生了偏转。
(1)此实验通过
小磁针的偏转
小磁针的偏转
现象来说明通电导线周围存在磁场;
(2)电阻丝中的电流
小于
小于
(选填“大于”“等于”或“小于”)台灯中的电流,据此可以断定猜想
是错误的。

【考点】直线电流的磁场
【答案】小磁针的偏转;小于;二
【解答】
【点评】
