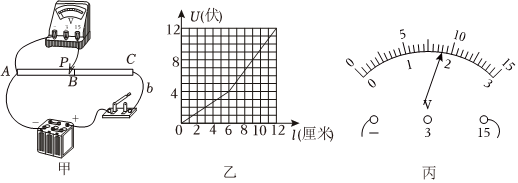

为了探究影响导体电阻大小的因素，小明将长度均为6厘米且横截面积相同、粗细均匀的两种金属丝AB和金属丝BC对接相连，并按图甲连接电路，电源电压为12伏。他进行了如下实验。

①将导线a一端与电压表正接线柱相连，另一端滑片P与金属丝接触良好并能沿金属丝左右滑动。
②闭合开关，将导线a的滑片P从金属丝AB的左端A点缓慢向右移动，一直移到金属丝BC的右端C点，记录并绘制电压表示数随AP长度l的变化关系如图乙。
（1）步骤②中某次电压表示数如图丙所示，此时金属丝AP两端电压为

9

9

伏。
（2）实验完成后，小明得出结论：粗细均匀的同种导体，其电阻与长度成正比；长度和粗细相同的不同导体电阻不同。请利用电学相关知识并结合图乙说明小明得出结论的理由：

由图乙可知，滑片在0-6厘米移动过程中，电压与导体长度成正比；根据欧姆定律，电路中电流不变，电压与电阻成正比，所以导体电阻与长度成正比：0～6厘米和6～12厘米两线段的斜率不同，说明两种导体的电阻不同，所以相同长度和粗细的不同导体电阻不同。

由图乙可知，滑片在0-6厘米移动过程中，电压与导体长度成正比；根据欧姆定律，电路中电流不变，电压与电阻成正比，所以导体电阻与长度成正比：0～6厘米和6～12厘米两线段的斜率不同，说明两种导体的电阻不同，所以相同长度和粗细的不同导体电阻不同。

。

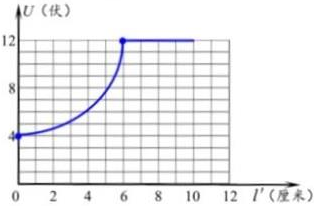

（3）小明利用图甲装置进行另一次实验，将滑片P固定在B处，将导线b的上端从C点缓慢向A点方向移动距离l′为10厘米，请画出在移动过程中电压表示数U随I′的变化关系图像。

。
