（1）提出问题
根据照相机、投影仪、放大镜的成像情况，我们可以猜想：像的大小、虚实以及正倒情况可能与物体到凸透镜的 距离距离有关。
（2）实验装置
凸透镜、蜡烛、光屏、带刻度尺的光具座。
（3）设计实验及实验过程
探究时，应将 凸透镜凸透镜放在另外两个器材之间，通过调整，使烛焰、透镜、光屏三者的中心在 同一高度处同一高度处上。探究过程中，使蜡烛由远及近地向凸透镜移动，再依次调整 光屏光屏到凸透镜的距离，使烛焰在光屏上成清晰的实像，观察像的 大小大小、正倒正倒，并测出对应的 物距物距和 像距像距。
（4）实验结论
| 物距 | 像的性质 | 像距 | ||
| 倒、正 | 放、缩 | 虚、实 | ||
| u＞2f | 倒立 | 缩小 | 实像 | f＜v＜2f |
| u=2f | 倒立 | 等大 | 实像 | v=2f |
| f＜u＜2f | 倒立 | 放大 | 实像 | v＞2f |
| u=f | 不成像 | |||
| u＜f | 正立 | 放大 | 虚像 | v＞u |
①用课本遮住一半透镜，在光屏上还能得到一个完整的像吗？
可以
可以
。像有什么变化？像会比原来变暗
像会比原来变暗
。②若蜡烛从五倍焦距以外逐渐向凸透镜靠近，观察光屏上的像有什么变化？
像逐渐变大
像逐渐变大
。像距呢？像距逐渐变大
像距逐渐变大
。③在实验时，无论怎样移动光屏，在光屏上都得不到像，可能的原因有：
a.
蜡烛在一倍焦距处
蜡烛在一倍焦距处
；b.蜡烛在一倍焦距内
蜡烛在一倍焦距内
；c.烛焰的中心、凸透镜的中心、光屏的中心不在同一高度
烛焰的中心、凸透镜的中心、光屏的中心不在同一高度

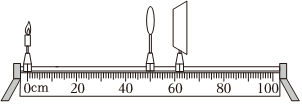

。④如图所示，发现像（未画出）成在光屏的上方，导致像不完整。为了使像完整，应使像整体向光屏的正下方移动，具体的方法是：
a.
蜡烛向上移
蜡烛向上移
；b.光屏向上移
光屏向上移
；c.将凸透镜向下移动
将凸透镜向下移动
。（6）规律总结
①u=f是成实像和虚像，正立像和倒立像，像、物同侧和像、物异侧的分界点。
②u=2f是成
放大像
放大像
和 缩小像
缩小像
的分界点。③当像距大于物距时，成
倒立
倒立
、放大
放大
的实像，当像距小于物距时，成 倒立
倒立
、缩小
缩小
的实像。④成实像时：物距减小（增大）⇌像距增大（减小）⇌像变大（变小）
⑤成虚像时：物距减小（增大）⇌像距减小（增大）⇌像变小（变大）
【答案】距离；凸透镜；同一高度处；光屏；大小；正倒；物距；像距；可以；像会比原来变暗；像逐渐变大；像距逐渐变大；蜡烛在一倍焦距处；蜡烛在一倍焦距内；烛焰的中心、凸透镜的中心、光屏的中心不在同一高度；蜡烛向上移；光屏向上移；将凸透镜向下移动；放大像；缩小像；倒立；放大；倒立；缩小
【解答】
【点评】
