某校两个实验小组在测定小灯泡电功率的实验中，被测小灯泡的额定电压为2.5V．实验桌上提供有如下器材：电源（电压6V且恒定不变）、电流表、电压表、开关、滑动变阻器（50Ω 1A）各一只，导线若干。

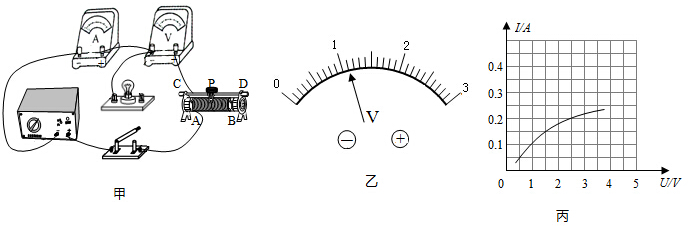

（1）晓松同学所在实验小组利用如图甲所示的电路进行实验。
①用笔画线代替导线，将图甲所示的实物电路连接完整。
②连接电路时，开关应该断开断开。
③闭合开关，移动滑动变阻器的滑片P的过程中，观察到电流表示数几乎接近最大值时，小灯泡仍然不亮，且电压表无示数，其原因可能是小灯泡短路小灯泡短路。
④排除故障后，闭合开关，移动滑片P至电压表的示数如图乙所示，其读数为1.11.1V．要使小灯泡正常发光，滑片P应向AA（选填“A”或“B”）端移动。
⑤多次改变滑片P的位置，获得多组对应的电压、电流值，并绘制出如图丙所示的图象。由图象可知，小灯泡的额定功率是0.50.5W。
（2）晓丽同学所在的实验小组的滑动变阻器已损坏（其他器材和规格不变），老师提供了另一只滑动变阻器（10Ω 1A），小组同学讨论后发现，若要继续用已连接完整的图甲所示电路来测出小灯泡的额定功率，至少还要在原电路中串串联（选填“串”或“”并）一个7.57.5Ω的电阻。
【考点】伏安法测量小灯泡的电功率．
【答案】断开；小灯泡短路；1.1；A；0.5；串；7.5
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2024/5/27 14:0:0组卷：399引用：36难度：0.5
相似题
-
1．小明家有一电热毯，铭牌上标有“220V，**W”的字样，其中额定功率值不清，40W～60W之间。现在实验室有下列实验器材：
一个蓄电池（电压为6V），一个开关，导线若干。另外，还有可供选择的以下器材：
A、电流表A（量程：0～0.6A，0～3A）。
B、电压表V1（量程：0～3V，0～15V）。
C、电压表V2（量程：0～3V，0～15V）。
D、定值电阻R1（阻值：20Ω）。
E、定值电阻R2（阻值：500Ω）。
F、滑动变阻器（阻值：0～10Ω）。
G、滑动变阻器（阻值：0～1kΩ）。
请你帮助小明测量出电热毯的额定功率值。
（1）根据你学过的物理知识，只要测量出电热毯的一个物理量，即可计算出它的额定功率值。
（2）为进行较准确的测量，选择的实验器材是（填写器材前面字母序号）。
（3）在空白处画出实验电路图。
（4）根据实验电路，写出测量这个物理量的公式。
（5）设计出实验记录表格。发布：2025/1/20 8:0:1组卷：111引用：8难度：0.1 -
2．小明家有一电热毯，铭牌上标有“220V，**W”的字样，其中额定功率值看不清楚，但是在40W～60W之间。请你帮助小明测量出电热毯的额定功率值。现在实验室提供了下列实验器材：
一个蓄电池（电压为6V），一个开关，导线若干。
另外，还有以下器材可供选择：
A．电流表A（量程：0～0.6A，0～3A）。
B．电压表V1（量程：0～3V，0～15V）。
C．电压表V2（量程：0～3V，0～15V）。
D．定值电阻R1（阻值：20Ω）。
E．定值电阻R2（阻值：500Ω）。
F．滑动变阻器（阻值：0～10Ω）。
G．滑动变阻器（阻值：0～1kΩ）。
电热毯的电阻不随温度改变，则请回答：
（1）根据你学过的物理知识，只要测量出电热毯的一个物理量，即可计算出它的额定功率值。并请你为小明算出电热毯电阻的范围：Ω至Ω
（2）小明加选了器材：A、B、F，尝试用“伏安法”测出电热毯的电阻，结果不成功，原因是：。
（3）为进行较准确的测量，选择的实验器材是（填写器材前面字母序号）。
并请在右边空白处画出实验电路图。（友情提醒：选择器材前可以先进行估算及初步的方法设计）发布：2025/1/20 8:0:1组卷：35引用：1难度：0.5 -
3．小明家有一电热毯，铭牌上标有“220V，**W”的字样，其中额定功率值不清，大约为40W．现在实验室有下列实验器材：一个蓄电池（电压为6V），一个开关，导线若干。另外，还有可供选择的以下器材：
A．电流表A（量程：0～0.6A，0～3A）． B．电压表V1（量程：0～3V，0～15V）。
C．电压表V2（量程：0～3V，0～15V）． D．定值电阻R1（阻值：20Ω）。
E．定值电阻R2（阻值：500Ω）．F．滑动变阻器（阻值：0～10Ω）。
G．滑动变阻器（阻值：0～1kΩ）。
根据你学过的物理知识，只要测量出电热毯的电阻，即可算出它的额定功率值。 请你帮助小明测量出电热毯的额定功率值。
（1）通过估算说明不能用伏安法测量电热毯电阻值的原因。
（2）利用双伏法较准确测量时，除电压表外选择的实验器材是（填序号）
（3）在如图方框内画出实验电路图。
（4）根据实验电路，写出测量这个物理量的公式。
（5）设计出实验记录表格。发布：2025/1/20 8:0:1组卷：32引用：2难度：0.5
